分析鋼結構工程中梁與柱是如何連接的?
2021-07-28 10:05 鋼結構工程 陜西鋼結構
鋼結構工程以其特有的優點,方便快捷的建造方式,使得人們越來越接受這種形式。鋼結構工程大多是焊接工程,在這之間的梁與柱到底是如何連接的呢?

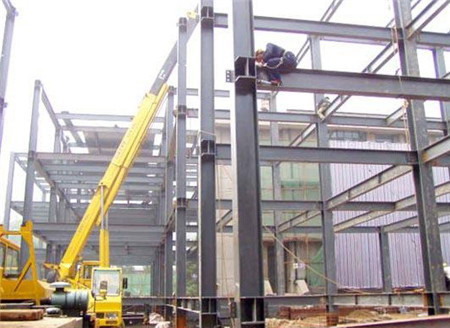

(梁與柱連接)
鋼結構工程梁與柱剛性系指節點具有足夠的剛性,能使所連構件間的夾角在達到承載力之前,實際夾角不變的接頭,連接的極限承載力不低于被連接構件的屈服承載務,鋼結構工程梁與柱剛性連接的構造形式分為:
一、全焊接節點
梁的上、下翼緣用坡口全熔透焊縫,腹板用角焊縫與柱翼緣連接,鋼結構栓焊混合連接節點,即僅梁的上下翼緣用坡口全熔透焊縫與柱翼緣連接,腹板用高強度螺栓與柱翼緣上的剪力板連接,是鋼結構工程梁與柱連接最常用的構造形式。
二、剛性連接
鋼結構梁與柱剛性連接時,需要驗算梁與柱連接的承載力。在彈性階段驗其連接強度,在彈塑性階段驗算其極限承載力,在梁翼緣的壓力和拉力作用下,鋼結構分別驗算柱腹板的受壓承載力和柱翼緣板的剛度,節點域的抗剪承載力。
三、全栓節點
梁翼緣和腹板籍助T形連接件用高強度螺栓與柱翼緣連接,雖然安裝比較方便,便節點剛性不如前兩種連接形好,應用并不多。
