解析合理的焊縫設計規則
2021-07-28 09:32 陜西鋼結構 鋼結構公司
一、合理的選擇焊縫的尺寸和形式
在保證結構承載能力的條件下，設計時可以采用較小的焊縫尺寸。因為焊縫尺寸大，不但焊接量大，而且焊縫的焊接變形和焊接應力也大。
二、減少不必要的焊縫
在設計焊接結構時，一般采用加勁肋來提高板結構的穩定性和剛度。但是為了減輕自重采用薄板，不適當地大量采用加勁肋，反而不經濟。因為這樣做不但增加了裝配和焊接的工作量，而且易引起較大的焊接變形，增加校正工時。
三、合理地安排焊縫的位置

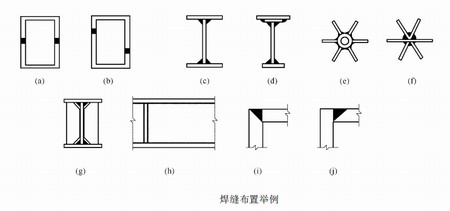

安排焊縫時盡可能對稱于截面中性軸或者使焊縫接近中性軸(圖中a、c)，這對減少梁、柱等構件的焊接變形有良好的效果。而圖中b和圖中d的焊縫布置易引起焊接變形。
（陜西鋼結構）
四、避免焊縫的過分集中和交叉
如幾塊鋼板交匯一處進行連接時，可以采用圖中e的方式，避免采用圖中f的方式，以免熱量集中，引起過大的焊接變形和應力，惡化母材的組織構造。又如圖中g為了讓腹板與翼緣的縱向連接焊縫連續通過，加勁肋進行切角，其與翼緣和腹板的連接焊縫均在切角處中斷，避免了三條焊縫的交叉。
五、避免在母材厚度方向的收縮應力
如圖中i的構造措施是正確的，而圖中j的構造常引起厚板的層狀撕裂(由約束收縮焊接應力引起的)。
