關于鋼結構住宅的截面形式
2022-05-18 09:58 鋼結構住宅 陜西鋼結構
相比于大型公共建筑物和廠房,用于鋼結構住宅框架體系的型鋼構件截面都較小,以工字型截面型材為例,鋼梁高、跨比約1:20,柱斷面寬度、跨度比約1:15—1:20,柱子長細比100,根據剛接或絞接不同連接方式可乘以0.5—2的系數。

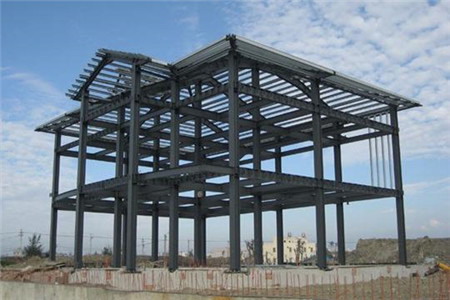

(截面形式)
鋼結構住宅通常采用冶煉容易、成本低廉的碳素結構鋼(Q235鋼)或低合金鋼(16Mn\16Mnq鋼)。梁柱構件截面有很多種類,包括箱型、工字型、H型、L型、圓型和各種設計要求的異型截面。不同截面形式的構件適用于不同受力部位。如工字型截面寬度方向的慣性矩回轉半徑比高度方向的小得多,一般適用于單向受壓構件;矩型截面可有效抵抗雙向彎矩,適用于承受重荷載的結構柱;圓形截面各方向貫性矩相同,結構受力合理,且外型美觀,對有外觀要求的建筑很合適;十字截面加工復雜但很適合做隔墻交叉點的柱子。
在應用上,不同的成型方式分熱軋一次成型和焊接成型。熱軋一次成型的構件材質均勻,質量穩定。焊接成型是選用不同厚度的鋼板,根據設計要求在工廠焊接加工成型鋼,這種成型方式可以根據鋼結構住宅不同結構部位的受力計算,在不同部位采取不同厚度的鋼板,比熱軋一次成型產品受力更加合理,可以節約鋼材,并可以根據設計要求制作各種異型截面,但工廠加工周期比熱軋型鋼要長。
