鋼結構廠房屋面支撐設計的核心要點
2025-11-28 11:26 鋼結構廠房 陜西鋼結構
鋼結構廠房在現代工業建筑中應用廣泛,其屋面支撐系統設計直接關系到整體結構的安全性與穩定性。合理的屋面支撐設計能顯著提升鋼結構廠房的抗震抗風性能,延長使用壽命。以下是鋼結構廠房屋面支撐設計的核心要點。

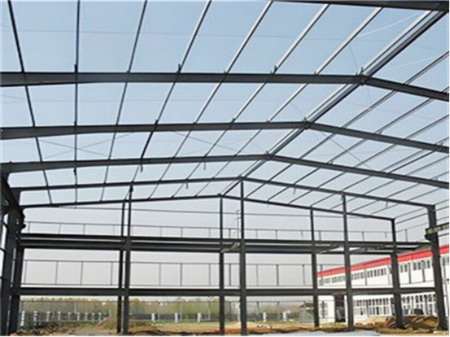

(屋面支撐設計的核心要點)
一、支撐系統的合理布置
鋼結構廠房的屋面支撐應形成完整的空間受力體系。通常需設置橫向水平支撐、縱向水平支撐和垂直支撐。橫向支撐應布置在溫度區段的第一開間或第二開間,縱向支撐應沿鋼結構廠房兩側均勻布置。這種布置方式能有效提高鋼結構廠房的整體剛度。
二、支撐形式的選擇要點
根據鋼結構廠房的跨度、高度和使用要求,可選擇交叉支撐、角鋼支撐或預應力拉桿等不同形式。對于有大型吊車的鋼結構廠房,應采用剛度較大的支撐形式;對一般輕型鋼結構廠房,可選用經濟適用的圓鋼交叉支撐。
三、荷載計算的準確性
設計鋼結構廠房屋面支撐時,應準確計算風荷載、雪荷載、地震作用及溫度變化等影響因素。特別是風荷載,對鋼結構廠房屋面支撐設計起控制作用,應根據鋼結構廠房所在地的基本風壓和地形條件精確計算。
四、連接節點的精細設計
支撐與屋架、柱子的連接節點是傳力的關鍵部位。鋼結構廠房的支撐節點應保證傳力直接、構造簡單。采用高強度螺栓連接時,應進行抗滑移計算;采用焊接連接時,應注意減小焊接應力。
五、防腐防火的特殊處理
鋼結構廠房的屋面支撐系統應進行專門的防腐防火設計。根據鋼結構廠房使用環境選擇適當的防腐涂層,對高溫高濕環境的鋼結構廠房,應提高防腐等級。同時,支撐系統的防火涂料厚度應滿足規范要求的耐火極限。
六、施工便利性的考量
優秀的鋼結構廠房支撐設計應兼顧施工便利性。支撐構件的分段應合理,便于運輸和安裝;節點構造應簡單明了,減少現場焊接作業,從而提高鋼結構廠房的施工效率。
