關于鋼結構廠房屋面支撐的設計要點
2025-11-04 09:24 鋼結構廠房 陜西鋼結構
屋面作為鋼結構廠房的“帽子”,其支撐系統的設計至關重要,直接關系到鋼結構廠房的安全、穩定與耐久性。一個優秀的屋面支撐設計,是保障鋼結構廠房長期高效運營的基礎。以下是鋼結構廠房屋面支撐的設計要點。

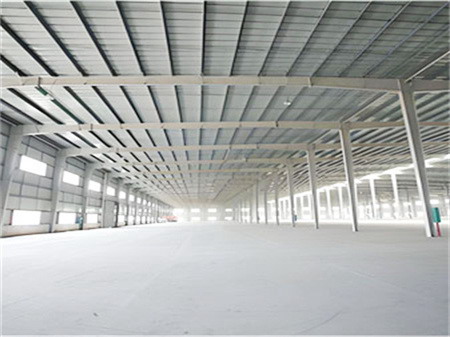

(鋼結構廠房屋面支撐的設計要點)
一、明確支撐系統核心功能
屋面支撐系統并非孤立存在,其主要功能在于:首先,與柱間支撐共同作用,形成鋼結構廠房的空間穩定體系,有效抵抗風荷載、地震作用等水平力。其次,為鋼屋架的上弦桿提供側向支撐點,防止壓桿失穩,確保承重結構的安全。最后,傳遞并分散縱向力,保證結構在溫度變化下的變形協調。
二、科學選擇支撐布置形式
支撐的布置需結合鋼結構廠房的跨度、高度、吊車設置及屋面材料等因素綜合確定。通常,在溫度區段的兩端或中部設置橫向水平支撐,與屋架形成穩定框架。對于大型鋼結構廠房,還需設置縱向水平支撐,進一步增強整體性。垂直支撐則多布置在屋架跨中或屋脊節點處,為屋架提供可靠的側向支撐。
三、嚴格控制構件設計與安裝
支撐構件多采用角鋼、圓鋼等拉桿或型鋼交叉組合。設計時需精確計算其長細比,確保滿足規范要求,避免因剛度不足失效。連接節點的設計同等重要,應采用高強螺栓或焊接等方式,保證傳力可靠、直接。在鋼結構廠房的施工中,必須確保支撐張緊,避免松弛,并注重與檁條、屋面板的協同安裝。
四、兼顧特殊荷載與構造細節
對于有吊車、振動設備或位于強風、大雪地區的鋼結構廠房,支撐設計需進行針對性加強。例如,增大支撐截面、加密布置間距等。同時,要重視屋面板與檁條的連接強度,它們本身也構成了一種重要的蒙皮支撐效應,與剛性支撐系統相輔相成。
鋼結構廠房的屋面支撐設計是一個系統性的工程,需要從整體穩定性出發,精確計算,精心構造,才能打造出安全、經濟、耐用的工業建筑。
