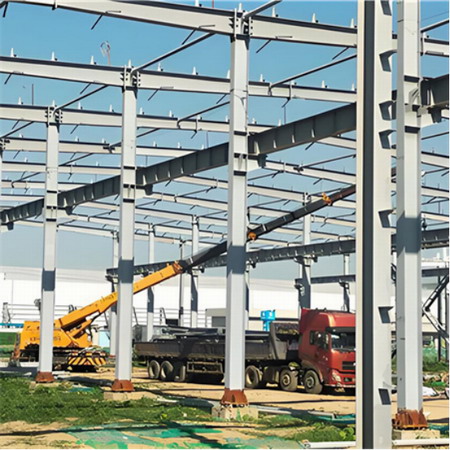

鋼結構廠房柱間支撐的形式分類
2025-03-31 11:45 鋼結構廠房 陜西鋼結構
一、斜撐
斜撐一般設置在鋼結構廠房柱間的單側，與柱呈一定角度傾斜布置。它主要由一根型鋼構成，通過連接節點與框架柱相連。在水平荷載作用下，斜撐主要承受軸向力，其受力狀態為受壓或受拉。斜撐能夠為鋼結構廠房提供一定的抗側移剛度，但其平面外的穩定需要通過與其他構件的連接來保證。適用于受力較小、對支撐剛度要求相對較低的鋼結構廠房，或者作為其他支撐形式的輔助支撐。
二、交叉斜撐
交叉斜撐是由兩根型鋼交叉布置而成，形成“X”形或“K”形等形式。交叉點通過節點板進行連接，并與框架柱相連。在水平荷載作用下，交叉斜撐的兩根型鋼均承受軸向力，能夠提供比單斜撐更大的抗側移剛度。同時，交叉斜撐在平面內的穩定較好，但在平面外的穩定需要額外的支撐構件來保證。常用于對鋼結構廠房縱向穩定性要求較高的情況，如大型工業鋼結構廠房、有較大吊車荷載的鋼結構廠房等。
三、門式支撐框架
門式支撐框架由橫梁和立柱組成，形狀類似門形。它一般在鋼結構廠房柱間設置多道，形成一系列的支撐框架。橫梁和立柱可以采用型鋼組合而成，通過焊接或螺栓連接成整體。門式支撐框架具有較大的剛度和承載能力，能夠承受較大的水平荷載。它可以有效地限制鋼結構廠房柱在縱向的位移和變形，提高鋼結構廠房的縱向穩定性。適用于各種規模和用途的鋼結構廠房，尤其是對穩定性要求極高的重型工業鋼結構廠房。
