利用有限元分析優化鋼結構廠房設計的優化策略
2025-02-19 11:35 鋼結構廠房 陜西鋼結構
一、精確建模與參數化設計
建立精準模型：使用專業的有限元分析軟件，如 ANSYS、ABAQUS 等，根據鋼結構廠房的實際尺寸、形狀、材料特性和連接方式等，建立精確的三維有限元模型。在建模過程中，對結構進行合理的簡化和假設，確保模型既能反映實際結構的力學行為，又具有較好的計算效率。例如，對于鋼結構廠房的屋面、墻面、框架等主要構件，采用合適的單元類型進行模擬，如梁單元、殼單元、實體單元等。
參數化設計：將鋼結構廠房的關鍵設計參數，如柱距、梁高、板厚、截面尺寸等，設置為可變的參數。通過改變這些參數的值，可以快速生成不同的設計方案，并利用有限元分析對這些方案進行分析和比較，從而找到最優的參數組合。參數化設計不僅可以提高設計效率，還可以方便地進行設計優化和敏感性分析。

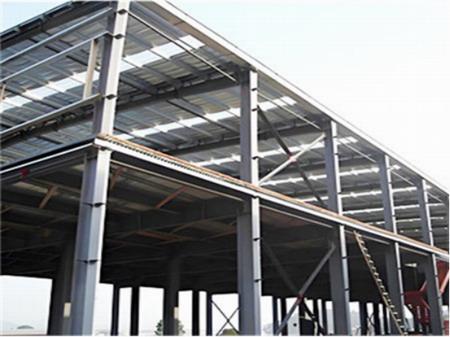

（有限元分析）
二、荷載分析與邊界條件設置
荷載分析：全面考慮鋼結構廠房在使用過程中可能承受的各種荷載，包括恒載、活載。準確計算各種荷載的大小、分布和作用位置，并將其施加到有限元模型上。對于風荷載和地震荷載等動態荷載，需要根據當地的氣象條件和地質情況，按照相關的規范和標準進行計算。
邊界條件設置：合理設置結構的邊界條件，如支座約束、節點約束等，以模擬結構在實際中的受力狀態。邊界條件的設置應符合結構的實際連接情況和力學原理，避免出現不合理的約束導致計算結果失真。例如，對于柱腳與基礎的連接，可以采用固定約束或彈性約束來模擬;對于梁與柱的連接，可以根據連接方式的不同，采用鉸接、剛接或半剛性連接等方式進行模擬。
三、結構分析與評估
靜力分析：對鋼結構廠房進行靜力分析，計算在各種荷載組合作用下結構的應力、應變、位移等響應。通過靜力分析，可以了解結構的強度和剛度是否滿足要求，發現結構的薄弱環節和潛在的危險區域。例如，檢查梁、柱等主要構件的應力是否超過材料的屈服強度，結構的變形是否在允許的范圍內。
動力分析：考慮風荷載、地震荷載等動態荷載的作用，對鋼結構廠房進行動力分析。動力分析可以幫助我們了解結構在動態荷載作用下的動力特性，如自振頻率、振型等，以及結構的抗震性能和抗風性能。通過動力分析，可以評估結構在地震和強風等災害情況下的安全性，并采取相應的加固措施。
穩定性分析：對鋼結構廠房進行穩定性分析，包括整體穩定性和局部穩定性分析。整體穩定性分析主要是檢查結構在荷載作用下是否會發生整體失穩現象，如柱的彎曲失穩、梁的側向失穩等;局部穩定性分析則是關注結構的局部構件，如加勁肋、腹板等是否會發生局部屈曲現象。穩定性分析的結果可以為結構的設計和加固提供依據。
疲勞分析：對于鋼結構廠房中承受反復荷載作用的構件，如吊車梁、支撐等，需要進行疲勞分析。疲勞分析可以評估結構在反復荷載作用下的疲勞壽命和疲勞強度，預測結構是否會發生疲勞破壞。通過疲勞分析，可以采取相應的措施提高結構的疲勞性能，如優化構件的連接方式、增加疲勞細節設計等。
四、優化設計與改進
基于分析結果的優化：根據有限元分析的結果，對鋼結構廠房的設計進行優化和改進。對于強度不滿足要求的區域，可以增加截面尺寸、調整構件布置或更換材料;對于變形過大的區域，可以增加支撐、加強結構的剛度;對于存在應力集中或疲勞問題的區域，可以優化連接方式、設置加勁肋或采取其他局部加強措施。通過不斷地優化和改進，使鋼結構廠房的設計更加合理、經濟和安全。
多目標優化：在實際設計中，往往需要考慮多個目標的優化，如結構的強度、剛度、穩定性、經濟性等。可以采用多目標優化算法，如遺傳算法、粒子群算法等，將這些目標轉化為一個綜合的目標函數，通過求解該目標函數的最優值，得到滿足多個目標要求的最優設計方案。
驗證與反饋：對優化后的設計方案進行再次有限元分析，驗證其是否滿足各項設計要求。如果不滿足，需要進一步調整和優化設計方案，直到達到滿意的結果。同時，將有限元分析的結果和優化建議反饋給設計人員，為后續的設計工作提供參考和借鑒。
