淺談鋼柱的安裝接點
2023-04-25 09:45 陜西鋼結構 華邦建設
鋼柱的安裝接點一般采用焊接。圓管柱,方管柱和小尺寸焊接箱形柱一般采用對頭焊接的形式。當采用手工焊接時應注意保證焊接質量,當有條件時,也可以采用氣體保護的自動焊。

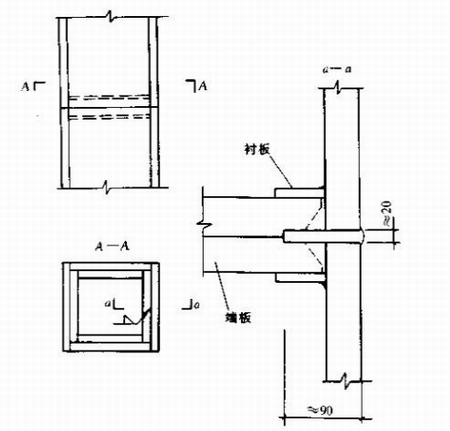

上圖是小尺寸焊接箱形柱的另一種焊接連接的形式。在鋼柱拼接點的端部焊以橫隔板,并且隔板的周邊應與柱子的板件焊透,因此要預先在隔板里邊焊以襯板;隔板焊好之后,端面進行銑平,并在周邊銑槽,其尺寸大約是90mm×10mm,工地安裝后,使用高頻焊沿鋼柱周邊進行焊接,這種焊接的接點可以認為與主材等強。

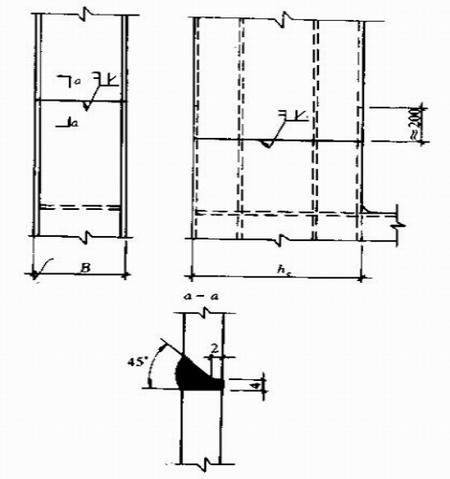

上圖是大尺寸箱形柱的焊接接點。一般將腹板與翼板的拼接位置錯開200毫米左右,主要的焊接工作在外部完成,僅在鋼柱里邊進行焊縫的封底工作,還可以采用氣體保護的自動焊接。這種焊接的接點也可以認為與主材等強,不必再另行計算。

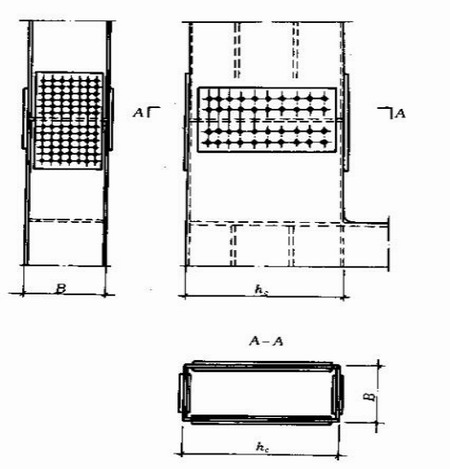

上圖是大尺寸箱形柱采用高強螺栓的接點,這種接點避免了高空焊接,給鋼柱的安裝創造有利條件。一般考慮設置雙面拼板,為了便于計算,可以假定每個板件單獨按等強拼接進行計算。
管形柱與箱形柱的安裝接點應以焊接為主。因此,應積極研究改進焊接技術,提高焊接質量,采用先進的焊接方法。當前對于管形柱和小尺寸箱形柱僅能采用焊接的方法。大尺寸箱形柱還可以采用高強螺栓接點,安裝比較簡便;但是使用拼板將增加鋼材用量,大量的鉆孔給結構制造加大了負擔,并且孔洞也會減弱截面強度。因此,應盡量少用高強螺栓的接點。
