門式鋼結構廠房的結構形式
2022-06-14 10:12 鋼結構廠房 陜西鋼結構

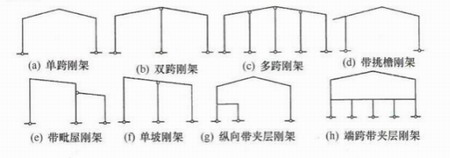

1、門式鋼結構廠房分為單跨、雙跨、多跨以及帶挑檐的和帶毗屋的剛架形式。多跨剛架中間柱與斜梁的連接采用鉸接。多跨剛架采用雙坡或單坡屋蓋,也可以采用由多個雙坡屋蓋組成的多跨剛架形式。
2、門式鋼結構廠房的屋蓋可以采用壓型鋼板屋面板和冷彎薄壁型鋼檁條,主剛架可以采用變截面實腹剛架,外墻可以采用壓型鋼板墻面板和冷彎薄壁型墻梁。主剛架斜梁下翼緣和剛架柱內翼緣平面外的穩(wěn)定性,應由隅撐保證。主剛架間的交叉支撐采用張緊的圓鋼、鋼索或型鋼等。
(結構形式)
3、當門式鋼結構廠房設置夾層時,夾層可沿縱向設置或在橫向端跨設置。夾層與柱的連接一般采用剛性連接或鉸接。
4、門式鋼結構廠房的柱腳一般按鉸接支承設計。當用于工業(yè)廠房且5t以上橋式吊車時,可以將柱腳設計成剛接。
5、門式鋼結構廠房可以由多個梁、柱單元構件組成。柱是單獨的單元構件,斜梁應根據運輸條件劃分成若干個單元。單元構件本身可以采用焊接,單元構件之間可以通過端板采用高強度螺栓連接。
6、根據跨度、高度和荷載的不同,門式鋼結構廠房的梁、柱可以采用變截面或等截面實腹焊接工字形截面或軋制H形截面。設有橋式吊車時,柱可以采用等截面構件。變截面構件可以做成改變腹板高度的楔形,還可以改變腹板厚度。結構構件在制作單元內不要改變翼緣截面,只可以改變翼緣厚度;鄰接的制作單元可以采用不同的翼緣截面,兩單元相鄰截面高度宜相等。
