鋼結構廠房的兩種吊車梁類型
2022-06-01 10:25 鋼結構廠房 陜西鋼結構
鋼結構廠房的吊車梁類型按截面形式分為等高截面吊車梁和變高截面吊車梁兩種。

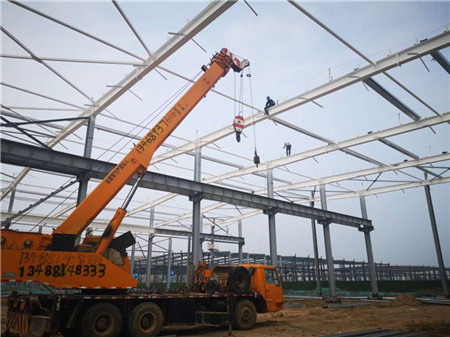

(吊車梁類型)
一、等高截面吊車梁
等高截面吊車梁的截面形狀有T形和I字形。T形吊車梁的斷面為T形,上部翼緣較寬,以增加梁的受壓面積,也便于固定吊車軌道,T形吊車梁的施工簡單,制作方便,但自重大,費材料。非預應力鋼筋混凝土T形吊車梁適用于鋼結構廠房的柱距為6米、跨度小于30米、吊車噸位在10t以下的鋼結構廠房;預應力鋼筋混凝土T形吊車梁適用于柱距為6米、吊車噸位在10至30t的鋼結構廠房。I字形吊車梁的腹壁薄,節約材料,自重較輕,適用于柱距為6米、跨度在12至33米、吊車起重量為5至25t的鋼結構廠房。
二、變高截面吊車梁
變高截面吊車梁有魚腹式、折線形等形式。魚腹式較常見,魚腹式吊車梁腹板薄,外形像魚腹,由于其外形與彎矩包絡圖形相近,故能較好地發揮材料的受力性能,且能節約混凝土,減輕自重,但制作相對較復雜,一般適用于柱胚事12米、跨度為12至33米、吊車起重量為15至150t的鋼結構廠房。
