關于鋼結構廠房的柱間交叉支撐要求
2022-05-25 10:16 鋼結構廠房 陜西鋼結構
1、有吊車時，應在鋼結構廠房的中部設置上、下柱間支撐，并在兩端增設上段柱間支撐;抗震設防烈度為7度時，鋼結構廠房單元長度大于120米，8、9度時鋼結構廠房單元長度大于90米，可以在單元中部1/3處內設置兩道上、下段柱間支撐。

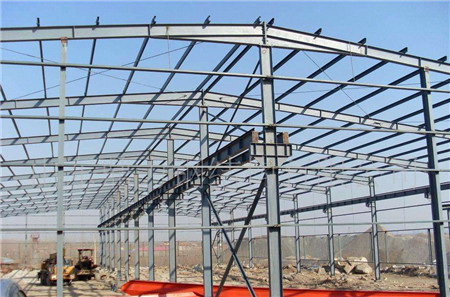

（柱間交叉支撐）
2、柱間交叉支撐的長細比、支撐斜桿、水平面的夾角、支撐交叉點的節點板厚度規定如下：
(1)、支撐斜桿與水平面的夾角不能大于55°。
(2)、支撐交叉點的節點板厚度不能小于10毫米。
3、柱間支撐桿件應采用整根材料，超過材料最大長度規格時，應采用對接焊縫等強度拼接。柱間支撐與構件的連接不能小于支撐桿件塑性承載力的1.2倍。
4、下柱間支撐的基礎頂部應設混凝土拉梁與混凝土基礎連成整體。
5、下柱間支撐與柱腳連接的位置和構造措施，應保證將地震作用直接傳給基礎，即支撐的交點可以位于基礎的底部或柱底。
