鋼結構場館的鋼管砼結構設計說明
2022-05-12 10:32 鋼結構場館 陜西鋼結構
鋼管砼結構作為一種新型的建筑結構，已在鋼結構場館使用。一般情況下鋼結構場館的鋼管砼結構是由數十根鋼管砼柱組成空間框架與排架結構協同受力體系，其結構復雜，要求眾多，下面就由華邦建設來對鋼結構場館的鋼管砼結構設計進行說明。

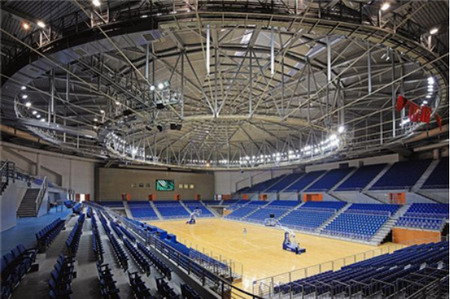

（鋼管砼結構）
1、從鋼管選型方面，鋼管砼結構一般選用螺旋形焊縫鋼管，鋼號選用A3號鋼，內填C30砼。在鋼管數據方面屋面應根據鋼結構場館的地震烈度和荷載強度來決定鋼管的數量、重量以及鋼管內混凝土的立方數進行計算，最終選擇出最適合的鋼管型材。
2、鋼管砼結構一般會需要托梁與鋼管砼柱的連接，在設計中注意托梁的寬度與鋼管直徑相同，還要在鋼管的內壁周圍等距離焊接鋼筋，并焊螺旋箍筋。鋼管壁厚面積和連接鋼筋截面面積相同，伸入柱內及托梁內的錨固長度應滿足40D(D為鋼筋直徑)的要求。待托梁鋼筋綁扎好后，一同澆注砼。同時鋼管砼柱插入杯口基礎內的深度為可為2D(D為鋼筋直徑)。在基礎范圍內的鋼管砼柱周圍可焊接水平環狀鋼筋，以提高鋼管砼柱與鋼結構場館基礎的連接力。
3、在鋼管砼柱與梁板的連接的設計中，應注意剪力與力矩的傳遞，因為這兩種力量的傳遞關乎鋼結構場館的強度和框架的穩定性。
4、剪力傳遞在傳統建筑中是指借助不同程度的配筋和剪切面尺寸所產生的消栓作用而對于鋼筋混凝土的剪力傳遞的影響。而在鋼管砼柱中的剪力則是借助柱與所連接的梁端以及鋼管上的牛腿進行剪力傳遞，對于鋼管外部的剪力則是借助于板正負鋼筋與焊于鋼管上的上下加強環分別焊接來傳遞剪力，對于這些節點的要加強焊接，以保證鋼結構場館框架的強度。
5、對于彎矩傳遞，應要根據各桿件的線剛度計算各節點的桿端彎矩分配系數，來計算各個端點的負荷，實現與柱連接的梁端彎矩傳遞。對于這方面一般采用在梁的上翼緣添加加強環在下翼緣焊接牛腿。這些構件均應與梁的正負鋼筋焊接在一起，與柱連接的板端彎矩傳遞同樣可借助于板正負鋼筋與焊于鋼管上的上下加強環分別焊接來傳遞彎矩。
