鋼結構住宅的鋼框架節點設計規則
2022-05-10 09:48 鋼結構住宅 陜西鋼結構
1、鋼結構住宅的鋼框架節點與其連接設計應做到構造合理、傳力明確、安全可靠和便于施工。同時節點構造應具有必要的延性,并避免產生應力集中和過大的焊接約束應力。
2、鋼結構住宅的鋼框架節點連接,應按節點連接強于構件的原則設計。非抗震設防時應按彈性受力設計,進行節點域和各項連接的計算;抗震設防時,除按彈性方法進行節點域和連接極限承載力等項計算外,還應按結構進入彈塑性階段進行節點區梁端、柱端全塑性承載力和節點域屈服承載力的驗算。
3、鋼結構住宅的框架梁柱節點處可以采用柱貫通構造,當采用鋼管柱時可以采用隔板貫通構造。

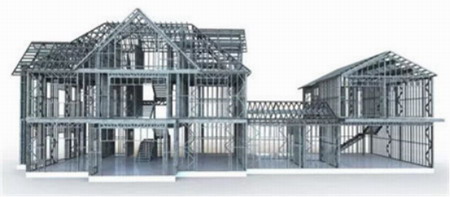

(鋼框架節點)
4、鋼結構住宅的鋼框架梁柱、柱腳等剛性節點的構造,應符合受力過程中剛接交角不變的設計假定。梁柱節點可以采用梁翼緣熔透焊并腹板高強螺栓連接的栓焊連接剛接節點;柱腳可以采用埋入式柱腳。
5、鋼結構住宅的鋼框架梁柱、支撐等桿件的拼接接頭,應與構件等強度設計構造。當抗震設防時,對拼接接頭還應進行極限承載力驗算。
6、非地震區或6、7度的設防區,鋼結構住宅的輕型截面鋼框架,其梁柱剛接節點可以采用符合剛性連接要求的外伸端板高強度螺栓連接構造。
7、鋼結構住宅的梁、柱腹板為翼緣對焊而開的扇形切口,應在設計中給出細部尺寸與詳圖,并要求以專門設備進行切割,切口處的單面焊墊板應與梁翼緣以連續焊縫連接,質量等級為外觀檢查二級焊縫。
