鋼結構住宅的組合梁設計規定
2022-05-07 09:53 鋼結構住宅 陜西鋼結構
1、鋼結構住宅的組合梁設計和構造應符合國家現行標準《鋼結構設計規范》GB50017和現行行業標準《鋼—混凝土組合樓板設計與施工規程》YB9238的規定。
2、鋼結構住宅的組合梁應用作簡支梁,當采用連續組合梁時,可以采用主次鋼梁平接的連續構造。連續組合梁的設計應符合以下要求:

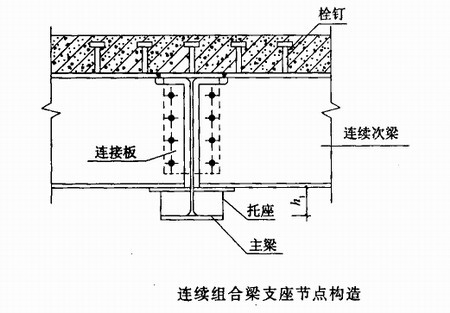

(組合梁設計)
(1)、連續梁在支座處的主次梁連接構造,應保證鋼梁翼緣與腹板內力連續、可靠的傳遞;上圖中翼緣的連接焊縫,應保證翼緣最大力的可靠傳遞;高強度螺栓與連接板應保證梁端最大剪力的可靠傳遞。
(2)、連續梁負彎矩區的受壓翼緣寬厚比,應符合鋼梁按塑性設計時受壓翼緣局部穩定的要求。
(3)、連續次梁支座處,主梁的應力較大時,應進行主梁上翼緣與次梁相連接部位雙向受彎折算應力的驗算。
3、混凝土板與鋼梁上翼緣錨固連接的抗剪連接件應選用焊(栓)釘。當鋼梁上有鍍鋅壓型鋼板,焊(栓)釘應穿透焊時,其直徑不能大于19毫米,并應采用匹配穿透焊的F2型瓷環。
