鋼結構廠房的縱墻墻架布置
2022-04-18 09:51 鋼結構廠房 陜西鋼結構
縱墻墻架的基本構件是墻架柱和墻架梁。當鋼結構廠房邊列柱的柱距大于或等于12米時,一般宜設置墻架柱,使墻架柱間距為6米,但當采用與柱距等長的墻板或墻架橫梁時,可不設置。
在設置墻架柱時,可利用屋架、托架和吊車梁的輔助桁架作為豎向荷載的支撐點,吊車梁的橫向水平制動結構和設置在托架處的屋架下弦縱向水平支撐可作為水平支撐點,以減小構件計算長度和截面尺寸。

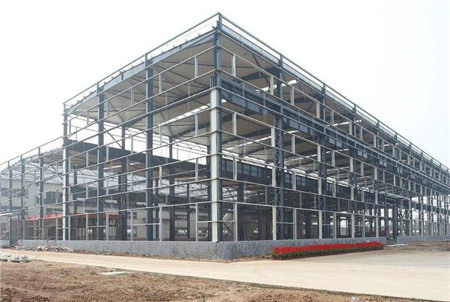

(縱墻墻架布置)
輕型墻體的墻架系由橫梁、拉條、窗鑲邊構件、墻架柱、抗風桁架等組成。根據墻架柱與框架柱的關系可分為兩種情況。一種是整體式墻架,即鋼結構廠房柱兼作墻架柱,橫梁的跨度一般采用6米,當鋼結構廠房框架柱間距大于或等于12米時,需要再設置中間墻架柱以支承橫梁,使墻架柱間距為6米。另一種為分離式墻架,即在框架柱外側另設墻架柱,與中間墻架柱和橫梁等組成獨立的墻架結構體系,此墻架柱需要與框架相連接并支承于共同的基礎上。這種方式要多消耗一些鋼材,但可以避免墻架構件與吊車梁輔助桁架、柱間支撐以及水落管等相沖突時構造處理的困難,在大型鋼結構廠房中經常采用。
中間墻架柱可以采用支承式和懸吊式。
支承式墻架柱將墻面和墻架自重產生的豎向荷載全部傳至基礎,不應承受托架、吊車梁輔助桁架傳來的豎向荷載,但可以將水平風力傳給制動梁或制動桁架以屋蓋縱向水平支撐。因此柱下端固定,上端采用板鉸形式與這些構件連接。
懸吊式墻架柱是根據具體情況將其吊掛于吊車梁輔助桁架、托架或頂部的邊梁(邊桁架)上。懸吊式墻架柱下端用板鉸或長圓孔螺栓與基礎相連,使其不傳遞豎向力而只傳遞水平力。這樣可節約大部分基礎材料,且使墻架柱部分或全部為拉彎構件,受力情況有所改善。
