解析鋼結構住宅的斜梁和隅撐設計都有哪些規定?
2022-03-10 10:26 鋼結構住宅 陜西鋼結構
1、實腹式剛架斜梁在平面內可以按壓彎構件計算強度,在平面外應按壓彎構件計算穩定。
2、當實腹式剛架斜梁的下翼緣受壓時,支承在鋼結構住宅屋面斜梁上翼緣的檁條,不能單獨作為鋼結構住宅屋面斜梁的側向支承。
3、實腹式剛架斜梁的平面外計算長度,可以取側向支承點間的距離;當鋼結構住宅的斜梁兩翼緣側向支承點間的距離不等時,可以取最大受壓翼緣側向支承點間的距離。

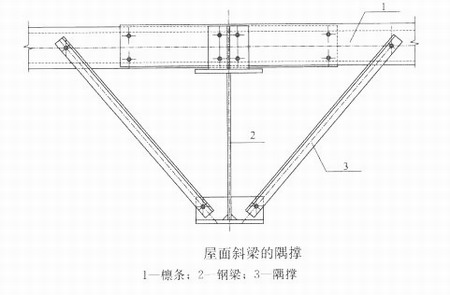

4、鋼結構住宅的斜梁和檁條之間設置的隅撐滿足下列條件時,下翼緣受壓的屋面斜梁的平面外計算長度可以考慮隅撐的作用:
(1)、在鋼結構住宅的斜梁兩側都設置隅撐。
(2)、隅撐的上支承點位置不低于檁條形心線。
(3)、符合對隅撐的設計要求。

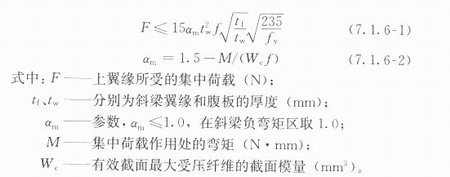

5、當鋼結構住宅的斜梁上翼緣承受集中荷載處不設橫向加勁肋時,除應按照國家現行標準《鋼結構設計規范》GB50017的規定驗算腹板上邊緣正應力、剪應力和局部壓應力共同作用時的折算應力外,還應滿足下圖的公式要求:

6、隅撐單面布置時,應考慮隅撐作為檁條的實際支座承受的壓力對屋面斜梁下翼緣的水平作用。鋼結構住宅斜梁的強度和穩定性計算宜考慮其影響。
