關于鋼結構住宅屋面板和墻面板的設計規范
2022-03-02 09:56 鋼結構住宅 陜西鋼結構
1、鋼結構住宅的屋面板和墻面板可以選用鍍層或涂層鋼板、不銹鋼板、鋁鎂錳合金板、鈦鋅板、銅板等金屬板材或其他輕質材料板材。
2、一般用屋面和墻面彩色鍍層壓型鋼板，其計算和構造應按照國家現行標準《冷彎薄壁型鋼結構技術規范》的規定執行。
3、鋼結構住宅屋面板和檁條的連接方式可以分為直立縫鎖邊連接型、扣合式連接型、螺釘連接型。

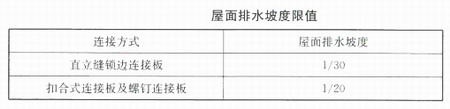

4、鋼結構住宅的屋面排水坡度不能小于下圖的限值。
（屋面板和墻面板）
5、屋面板和墻面板的材料性能應符合以下規定：
(1)、采用彩色鍍層壓型鋼板的屋面和墻面板的基板力學性能應符合國家現行標準《建筑用壓型鋼板》的要求，基板屈服強度不能小于350N/mm²，對扣合式連接板基板屈服強度不能小于500N/mm²。
(2)、采用熱鍍鋅基板的鍍鋅量不能小于275g/㎡，并應采用涂層;采用鍍鋁鋅基板的鍍鋁鋅量不能小于150g/㎡，并應符合國家現行標準《彩色涂層鋼板及鋼帶》及《連續熱鍍鋁鋅合金鍍層鋼板及鋼帶》的要求。
6、屋面板和墻面外板的基板厚度不能小于0.45毫米，屋面板和墻面內板的基板厚度不能小于0.35毫米。
7、當采用直立縫鎖邊連接或扣合式連接時，屋面板不能作為檁條的側向支撐;當屋面板采用螺釘連接時，屋面板可以作為檁條的側向支撐。
8、鋼結構住宅有自然采光要求時，可以在金屬板屋面設置點狀或帶狀采光板。當采用帶狀采光板時，可以采取釋放溫度變形的措施。
9、金屬板材面板與相配套的屋面采光板連接時，必須在長度方向和寬度方向上使用有效的密封膠進行密封，連接方式可以和金屬板材之間的連接方式一致。
10、金屬屋面以上附件的材質可以優先采用鋁合金或不銹鋼，與屋面板的連接要有可靠的防水措施。
11、屋面板沿板長方向的搭接位置可以在屋面檁條上，搭接長度不能小于150毫米，在搭接處應做防水處理;墻面板搭接長度不能小于120毫米。
12、在風荷載作用下，鋼結構住宅的屋面板和墻面板與檁條之間連接的抗拔承載力應有可靠依據。
