端部剛架的設計規定
2022-01-24 18:49 鋼結構建筑 陜西鋼結構
1、抗風柱下端與基礎的連接可以鉸接也可以剛接。在屋面材料能夠適應較大變形時，抗風柱柱頂可以采用固定連接，作為屋面斜梁的中間豎向鉸支座。
2、端部剛架的屋面斜梁與檁條之間，除規定的抗風柱位置外，不宜設置隅撐。

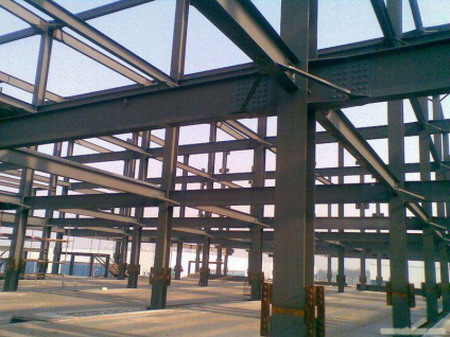

（端部剛架）
3、抗風柱處，端開間的兩根屋面斜梁之間應設置剛性系桿。屋脊高度小于10米的鋼結構建筑或基本風壓不小于0.55kN/m²時，屋脊高度小于8米的鋼結構建筑，可以采用隅撐—雙檁條體系代替剛性系桿，此時隅撐應采用高強度螺栓與屋面斜梁和檁條連接，與冷彎型鋼檁條的連接應增設雙面填板增強局部承壓強度，連接點不應低于型鋼檁條中心線;在隅撐與雙檁條的連接點處，沿屋面坡度方向對檁條施加隅撐軸向承載力設計值3%的力，驗算雙檁條在組合內力作用下的強度和穩定性。
4、抗風柱作為壓彎桿件驗算強度和穩定性，可在抗風柱和墻梁之間設置隅撐，平面外彎扭穩定的計算長度，應取不小于兩倍隅撐間距。
