關于鋼結構工程的管桁架結構施工圖
2022-01-20 11:34 鋼結構工程 陜西鋼結構

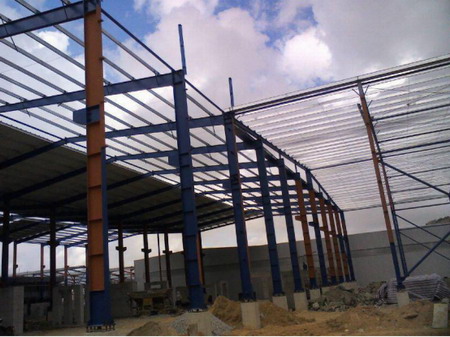

鋼結構工程的管桁架結構施工圖一般包括結構平面圖、鋼結構桁架構件詳圖和鋼結構節點詳圖。下面就由華邦建設來講解鋼結構管桁架結構施工圖繪制過程中需要特別注意的方面。
一、結構平面圖
結構平面圖必須要全面清楚地表達桁架結構的空間和構成關系。一般包括上、下弦桿平面布置圖和關鍵剖面，有時候還要繪制三維軸側圖和屋面檁條布置圖。圖中需要注明總尺寸、分尺寸、軸線關系、控制標高、節點索引編號和構件編號，必要的時候還需要說明施工要求。另外，有些重要、復雜的鋼結構工程為了明確結構的使用荷載，還需要繪制允許荷載平面示意圖。比如鋼結構工程的燈具吊掛具有較大的不確定性，為了保證不超載，就需要特別繪制吊掛荷載平面布置圖，并且注明燈具的安裝吊點要求。
二、鋼結構桁架構件詳圖
鋼結構桁架構件詳圖通常需要繪制立面圖、剖面圖、平面圖或弧形構件的立面展開圖，同時注明單構件型號、規格以及分尺寸和定位的尺寸，還要繪制出組裝節點的詳圖和其他構件連接的詳圖，必要的時候還需要說明施工和安裝的要求。
三、鋼結構節點詳圖
鋼結構節點詳圖需要說明各部位構件間的連接做法和相互關系定位，同時注明各構件尺寸、規格、位置和標高，注明連接板、加勁板的厚度和位置、焊縫尺寸以及螺栓規格和其布置等。原則上講內容和深度需要滿足鋼結構詳圖繪制的要求。另外，相貫節點應當給出不同情況下節點的加強做法。
