簡述鋼結構施工圖的編排順序

2021-11-29 10:27 鋼結構工程 陜西鋼結構

　　鋼結構工程中各工種圖紙的編排一般是全局性圖紙在前，說明局部的圖紙在后;先施工的在前，后施工的在后;重要的圖紙在前，次要的圖紙在后。鋼結構施工圖的編排順序一般是圖紙目錄、設計總說明、建筑施工圖、結構施工圖、設備施工圖(順序為水、電、暖)。

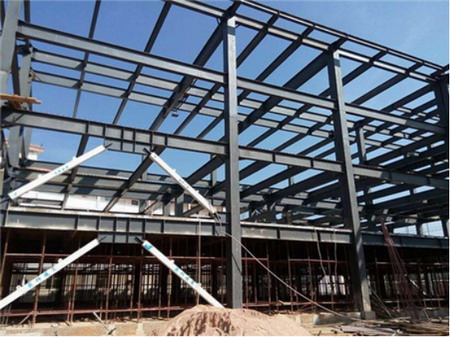

（鋼結構施工圖的編排順序）

　　一、圖紙目錄

　　圖紙目錄包括圖紙的目錄、類別、名稱與圖號等，目的是便于查找圖紙。

　　二、設計總說明

　　設計總說明包括設計依據，鋼結構工程的設計規模和建筑面積，鋼結構工程的用料說明，相對標高與絕對標高的關系，門窗表等。

　　三、建筑施工圖

　　建筑施工圖主要表示鋼結構建筑的總體布局，包括總平面圖、平面圖、立面圖、剖面圖、構造詳圖等。

　　四、結構施工圖

　　結構施工圖包括結構平面布置圖和構件的詳圖等。

　　五、設備施工圖

　　設備施工圖包括給水排水、采暖通風、電氣等設備的布置平面圖和詳圖等。
