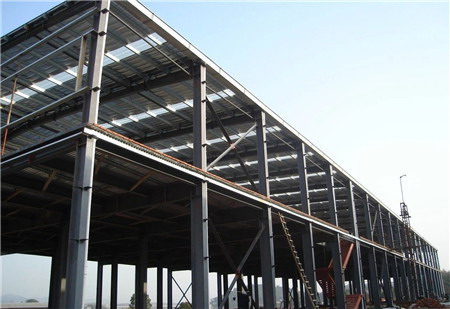

分析鋼結構廠房的體系結構
2021-11-18 09:49 鋼結構廠房 陜西鋼結構
鋼結構產業應用比較廣泛，鋼結構廠房是其中市場較大的一部分，鋼結構廠房得到很好的發展得益于鋼結構的特性，下面就由華邦鋼結構分析鋼結構廠房的體系結構。
一、橫向框架
橫向框架由柱和支撐的屋架或屋蓋橫梁組成，是鋼結構廠房的主要承重體系。承受結構的自重、風荷載、雪荷載和吊車的豎向與橫向荷載，并把這些荷載傳遞到基礎。
二、縱向平面框架
由柱、托架、吊車梁和柱間支撐等構成。其作用是保證鋼結構廠房骨架的縱向幾何不變性和剛度，承受縱向水平荷載并傳遞到基礎。
三、支撐體系
支撐體系包括屋蓋部分的支撐和柱間支撐以及其他附加支撐等。它一方面與柱、吊車梁等組成鋼結構廠房的縱向框架，承擔縱向風荷載和吊車制動力等水平作用;另一方面又把主要承重體系由獨立的平面結構連成空間的整體結構，從而保證了鋼結構廠房的縱向剛度、整體性和穩定性。
四、屋蓋結構
屋蓋結構是承擔屋面荷載的結構體系，包括橫向框架的橫梁、托架、模條、中間屋架和天宙架等。鋼結構廠房具有跨度大、高度大、吊車起重量大的特點，屋架可以采用鋼屋架一大型屋面板結構體系、鋼屋架一槐條一輕型屋面板結構體系或橫梁—榜條—輕型屋面板結構體系。
五、墻架
墻架承受墻體的自重和風荷載，一般由墻架梁和墻架柱等組成。當墻為自承重磚墻時，只承受墻面風荷載，而全部墻重則傳到底部擱置在相鄰柱基礎上的鋼筋混凝土梁上或專設的墻基礎上。對縱向柱距較小的側墻，只設墻架梁;對縱向柱距較大的側墻，則需加設墻架柱作為墻架梁的支撐。墻架柱下端設基礎，上端連于屋蓋上弦或下弦水平支撐的節點上。
六、吊車梁和制動梁
鋼結構廠房中由于生產工藝需要設置橋式吊車，吊車本身自重和起吊的重物產生豎向荷載，吊車啟動和剎車產生水平荷載。吊車梁和制動梁主要承受吊車豎向和水平荷載，并將這些荷載傳到橫向框架和縱向框架上。
七、其他
由于使用的要求，鋼結構廠房還有一些次要的構件如梯子、走道、門窗等。結構中，由于工藝操作上的要求，還沒有工作平臺。
