設計鋼結構住宅拉條的一般規范
2021-11-17 09:42 鋼結構住宅 陜西鋼結構
1、鋼結構住宅的實腹式檁條跨度不能大于12米。當鋼結構住宅的檁條跨度大于4米時，可以在檁條間跨中位置拉條或撐桿;當鋼結構住宅的檁條跨度大于6米時，可以在檁條跨度三分點處各設一道拉條或撐桿;當鋼結構住宅的檁條跨度大于9米時，可以在檁條跨度四分點處各設一道拉條或撐桿。斜拉條和剛性撐桿組成的桁架結構體系需要分別設在檐口和屋脊處，當構造能保證屋脊處拉條互相拉結平衡，在屋脊處可不設斜拉條和剛性撐桿。當鋼結構住宅的單坡長度大于50米，可以在中間增加一道雙向斜拉條和剛性撐桿組成的桁架結構體系。

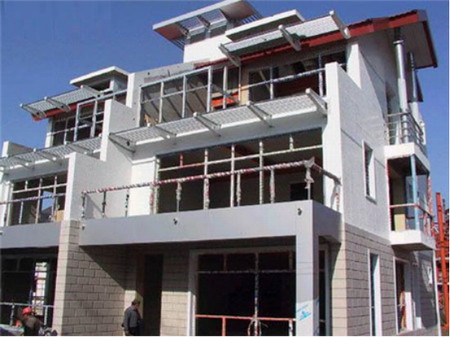

（鋼結構住宅拉條）
2、撐桿長細比不能大于220，當采用圓鋼做拉條時，圓鋼直徑不能小于10毫米。圓鋼拉條可設在距檁條翼緣1/3腹板高度的范圍內。
3、檁間支撐的形式可以采用剛性支撐系統柔性支撐系統。需要根據檁條的整體穩定性設置一層檁間支撐或上、下二層檁間支撐。
4、屋面對檁條產生傾覆力矩，可以采取變化檁條翼緣的朝向使之相互平衡，當不能平衡傾覆力矩時，需要通過檁間支撐傳遞至屋面梁，檁間支撐由拉條或斜拉條共同組成。可以根據屋面荷載、坡度計算檁條的傾覆力大小和方向，驗算檁間支撐體系的承載力。傾覆力作用在靠近檁條上翼緣的拉條上，以朝向屋脊方向為正。
