關于鋼結構住宅節點設計的要求

2021-11-16 10:05 鋼結構住宅 陜西鋼結構

　　1、鋼結構住宅節點設計需要傳力簡捷、構造合理，具有必要的延性;需要便于焊接，避免應力集中和過大的約束應力;需要便于加工及安裝，容易就位和調整。

　　2、鋼結構住宅剛架構件間的連接可以采用高強度螺栓端板連接。高強度螺栓直徑需要根據受力確定，可以采用M16-M24螺栓。高強度螺栓承壓型連接可以用于承受靜力荷載和間接承受動力荷載的結構;重要結構或承受動力荷載的結構采用高強度螺栓摩擦型連接;用來耗能的連接接頭可以采用承壓型連接。

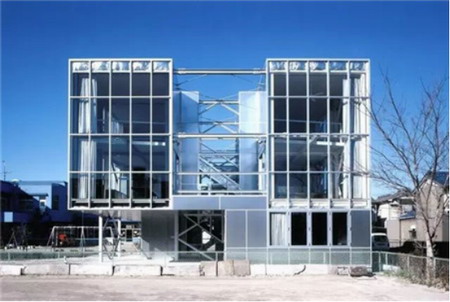

（鋼結構住宅節點設計）

　　3、門式剛架橫梁與立柱連接節點可以采用端板豎放、平放和斜放三種形式。斜梁與剛架柱連接節點的受拉側可以采用端板外伸式，與斜梁端板連接的柱的翼緣部位需要與端板等厚;斜梁拼接時可以使端板與構件外邊緣垂直，可以采用外伸式連接，并使翼緣內外螺栓群中心與翼緣中心重合或接近。連接節點處的三角形短加勁板長邊與短邊之比宜大于1.5：1.0，不滿足時可以增加板厚。

　　4、端板螺栓需要成對布置。螺栓中心至翼緣板表面的距離，需要滿足擰緊螺栓時的施工要求，不能小于45毫米。螺栓端距不能小于2倍螺栓孔徑;螺栓中距不能小于3倍螺栓孔徑。當端板上兩對螺栓間最大距離大于400毫米時，需要在端板中間增設一對螺栓。

　　5、端板連接需要按所受最大內力和按能夠承受不小于較小被連接截面承載力的一半設計，并取兩者的大值。

　　6、端板連接只承受軸向力和彎矩作用或剪力小于其抗滑移承載力時，端板表面可不作摩擦面處理。

　　7、用于支承吊車梁的牛腿可做成等截面，也可做成變截面;采用變截面牛腿時，牛腿懸壁端截面高度不能小于根部高度的1/2。柱在牛腿上、下翼緣的相應位置處需要設置橫向加勁肋;在牛腿上翼緣吊車梁支座處需要設置墊板，墊板與牛腿上翼緣連接需要采用圍焊;在吊車梁支座對應的牛腿腹板處需要設置橫向加勁肋。牛腿與柱連接處承受剪力V和彎矩M的作用，其截面強度和連接焊縫需要按國家現行標準《鋼結構設計規范》的規定進行計算。
