解析鋼結構住宅的支撐形式與布置的要求
2021-10-12 10:02 鋼結構住宅 陜西鋼結構

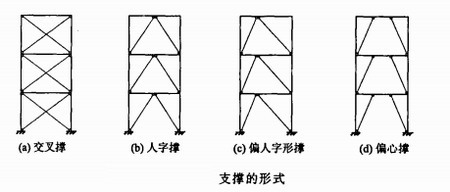

1、鋼結構住宅的支撐可以采用中心支撐,其形式可以按通行凈空、剛度等要求分別選用下圖所示的人字撐、偏人字撐和交叉撐等。當采用單斜桿撐時,需要在同一柱列內布置兩個對稱相反的支撐桿件,以保持單支撐斜桿件均為受拉工作狀態。但采用無粘結單斜桿支撐時,可以不受此限。按8度、9度設防的鋼結構住宅框架-支撐結構,也可以采用偏心撐。
2、鋼結構住宅的支撐沿豎向應連續布置,其剛度宜變化均勻;在同一結構體系內同時布置支撐與混凝土剪力墻時,其剛度需要相互協調,保證整個結構體系的側向剛度變化均勻,且平面剛心和質心接近重合。
3、鋼結構住宅的支撐形式與布置需要與建筑設計協調,并要布置于分戶墻、端壁墻或樓(電)梯間等部位。不能妨礙和限制鋼結構住宅的使用功能。
4、框架-支撐結構體系按空間模型計算時,樓蓋需要為平面剛性樓蓋。其支撐框架之間樓蓋的長寬比不能大于4(6、7度設防區)、3(8度設防區)或2(9度設防區)。
5、有地下室時,豎向連續布置的支撐需要以剪力墻形式延伸至基礎。
