鋼結構焊接中引弧操作的規范
2026-03-04 09:36 陜西鋼結構 華邦鋼結構
一、嚴禁在非焊接部位隨意引弧
在鋼結構施工中，一個常見的違規操作是在母材表面隨意打火引弧。這種行為會導致鋼構件表面產生弧坑疤痕，這些疤痕部位因急熱急冷往往形成淬硬組織，極易成為裂紋源，嚴重降低鋼結構的疲勞強度。規范明確規定，任何焊工在操作鋼結構焊縫時，必須在預設的引弧板上進行。

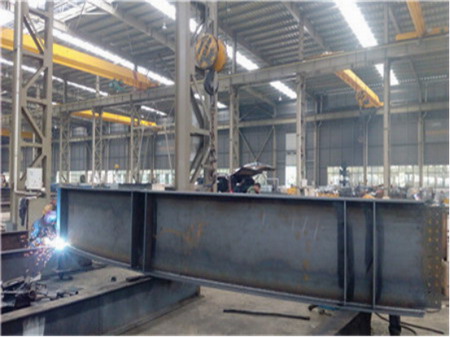

（引弧操作的規范）
二、引弧板的強制使用標準
對于承受動荷載或重要部位的鋼結構焊縫，設置引弧板和引出板是強制性要求。引弧板的材質和坡口形式必須與母材一致，焊接時在引弧板上起弧，待焊接到鋼結構母材端部時已進入穩定焊接階段。焊接結束后，必須在鋼構件上切除引弧板，并使用砂輪打磨平整，嚴禁用錘擊強行去除，以防損傷鋼結構母材。
三、定位焊的引弧質量控制
在鋼結構組裝過程中，定位焊本身就是一種短焊縫，其引弧質量常被忽視。規范要求，定位焊的引弧和收弧應在坡口內進行，焊肉厚度不能超過設計焊縫高度的二分之一。對于厚板鋼結構，定位焊的引弧處應錯開構件端部或應力集中區，并進行預熱處理，確保鋼結構整體焊接質量的穩定性。
四、焊條與焊絲的引弧適應性
不同焊接材料對引弧性能有不同要求。對于鋼結構常用的低氫型焊條，引弧時應采用劃擦法，但必須在引弧板上操作，避免在鋼結構坡口面上劃傷。使用藥芯焊絲進行氣體保護焊時，應檢查導電嘴和送絲機構，確保引弧瞬間電弧穩定，防止因送絲不暢導致鋼結構焊縫產生夾渣或未熔合缺陷。
五、引弧缺陷的返修處理
若在鋼結構施工中發現有違規引弧造成的弧坑裂紋或疤痕，必須按照返修工藝進行處理。首先用砂輪機徹底清除缺陷，并經磁粉或滲透探傷確認裂紋已完全消除后，才可以進行補焊。任何對鋼結構表面的隨意補焊都應被禁止，以防改變鋼結構母材的局部力學性能。
陜西鋼結構熱線：029-86252006
華邦鋼結構網址：www.hgmagnet.com.cn
聯系地址：陜西省西安市北關正街35號方興大廈8樓
