解析拉條設計的技術規范
2022-11-18 13:31 陜西鋼結構 華邦建設

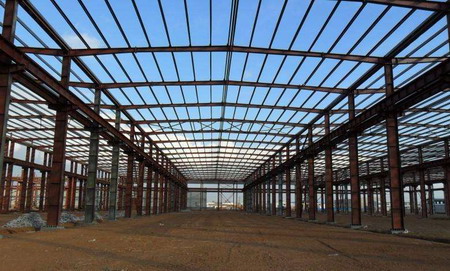

1、實腹式檁條跨度不能大于12米,當檁條跨度大于4米時,要在檁條間跨中位置設置拉條或撐桿;當檁條跨度大于6米時,要在檁條跨度三分點處各設一道拉條或撐桿;當檁條跨度大于9米時,要在檁條跨度四分點處各設一道拉條或撐桿。斜拉條和剛性撐桿組成的桁架結構體系應分別設在檐口和屋脊處,當構造能保證屋脊處拉條互相拉結平衡,在屋脊處可不設斜拉條和剛性撐解析拉條設計的技術規范桿。當單坡長度大于50米,要在中間增加一道雙向斜拉條和剛性撐桿組成的桁架結構體系。

2、撐桿長細比不應大于220;當采用圓鋼做拉條時,圓鋼直徑不能小于10毫米。圓鋼拉條可設在距檁條翼緣1/3腹板高度的范圍內。
3、檁間支撐的形式可以采用剛性支撐系統或柔性支撐系統。應根據檁條的整體穩定性設置一層檁間支撐或上、下二層檁間支撐。
4、屋面對檁條產生傾覆力矩,可以采取變化檁條翼緣的朝向使之相互平衡,當不能平衡傾覆力矩時,應通過檁間支撐傳遞至屋面梁,檁間支撐由拉條和斜拉條共同組成。應根據屋面荷載、坡度計算檁條的傾覆力大小和方向,驗算檁間支撐體系的承載力 。
