腹桿的布置和要求
2022-11-17 09:16 陜西鋼結構 華邦建設
腹桿的布置需要能使屋架各桿件受力合理,節點構造簡單,便于施工。一般要求短腹桿受壓,長腹桿受拉,腹桿及節點數量都少,腹桿總長度小。桿件的夾角需要在30°至60°范圍,過小會使節點構造困難。為避免引起局部彎矩,腹桿的布置需要盡量使弦桿承受節點荷載。

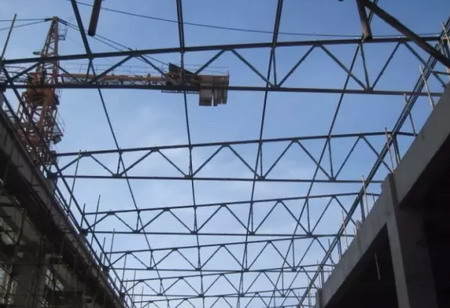

一般的腹桿體系有人字式、單斜式和再分式。人字式腹桿體系的腹桿和節點數量最少,腹桿總長也最小,但為了避免上弦桿承受節間荷載或減少受壓弦桿的計算長度,可增設豎桿。單斜式的腹桿數和節點數量均較多,多用于下弦需要懸吊天棚或設備的場合。再分式體系可有效地減小上弦桿的節間長度,使上弦只承受節點荷載,同時還能減小受壓桿件的計算長度,能使斜腹桿保持合適的夾角。雖然腹桿和節點的數量都較多,但仍是一種經常采用的腹桿形式。
芬克式屋架其腹桿數量雖較多,但短桿受壓而長桿受拉,受力較為合理,而且便于分成兩榀小桁架來運輸,是三角形屋架中最常見的一種形式。梯形和平行弦桁架通常采用人字式或人字式加豎桿的腹桿體系。
