設計深化及詳圖設計的主要內容
2021-12-22 10:16 陜西鋼結構 鋼結構公司
一、施工全過程仿真分析
施工全過程仿真分析，在大型的橋梁、水電建筑物建設中較早就有應用;隨著大型的民用項目日益增多，施工仿真逐漸成為大型復雜項目不可缺少的內容。施工全過程仿真一般包括如下內容：施工各狀態下的結構穩定性分析，特殊施工荷載作用下的結構安全性仿真分析，整體吊裝模擬驗算，大跨結構的預起拱驗算，大跨結構的卸載方案仿真研究，焊接結構施工合攏狀態仿真，超高層結構的壓縮預調分析，特殊結構的施工精度控制分析等。
二、結構設計優化
在仿真建模分析時，原結構設計的計算模型，與考慮施工全過程的計算模型，雖然最終狀態相同，但在工過程中因?yàn)槭┕ぶ位蚴┕囟鹊仍虍a(chǎn)生了應力畸變，這些在施工過程構件和節點中產生的應力并不會隨著結構的幾何尺寸恢復到設計狀態而消失，通常會部分地保留下來，從而影響到結構在使用期的安全。如果不能通過改變施工順序或施工方案解決這些影響的問題，則需要對原有設計進行化調整，保證結構的安全。
三、節點深化
普通鋼結構連接節點主要有：柱腳節點、支座節點、梁柱連接、梁梁連接、桁架的弦桿腹桿連接，以及空間結構的螺栓球節點、焊接球節點、鋼管空間相貫節點、多構件匯交鑄鋼節點，還有預應力鋼結構中包括拉索連接節點、拉索張拉節點、拉索貫穿節點等等。上述各類節點的設計均屬施工圖的范疇。節點深化的主要內容是指根據施工圖的設計原則，對圖紙中未指定的節點進行焊接強度驗算、螺栓群驗算、現場拼接節點連接計算、節點設計的施工可行性復核和復雜節點空間放樣等。

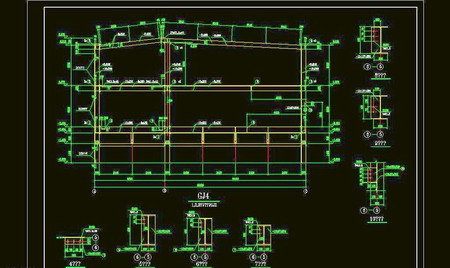

四、構件安裝圖
安裝圖用于指導現場安裝定位和連接。構件加工完成后，將每個構件安裝到正確的位置，并采用正確的方式進行連接，是安裝圖的主要任務。
一套完整的安裝圖紙，通常包括構件平面布置圖、立面圖、剖面圖，節點大樣圖、各層構件節點的編號圖等內容，同時還要提供詳細的構件信息表，直觀表達構件編號、材質、外形尺寸和重量等信息。
五、構件加工圖
構件加工圖為工廠的制作圖，是工廠加工的依據，也是構件出廠驗收的依據。構件加工圖可以細分為構件大樣圖和零件圖等部分。
六、工程量分析
在構件加工圖中，材料表容易被忽視。但卻是深化詳圖的重要部分，它包含構件、零件、螺栓編號和與之相應的規格、數量、尺寸、重量和材質的信息，這些信息對正確理解圖紙大有幫助，還可以很容易得到精確的采購所需信息。通過對這些材料表格進行歸納分類統計，可以迅速制訂材料采購計劃和安裝計劃，為項目管理提供很大的便利。
