解析屋蓋支撐的形式、計算和構造
2021-12-21 10:23 陜西鋼結構 鋼結構公司
除系桿外屋蓋支撐一般均為平行弦桁架形式。桁架的腹桿采用十宇交叉形式,一般用于上弦橫向、下弦橫向及下弦縱向水平支撐。屋架的縱橫向水平支撐桁架的節間,以組成正方形為宜,一般為6米×6米,但也可 根據實際情況組成長方形,如6米×3米。垂直支撐的腹桿形式可根據桁架的寬高比例確定。當寬高較接近時,可用交叉斜桿;當高度較小時,可用V式及W式斜桿,以避免弦桿與斜桿間的交角小于30度。

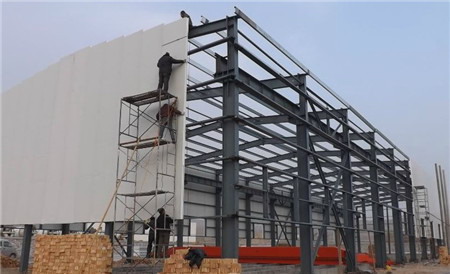

(陜西鋼結構)
屋蓋支撐受力較小,桿件截面通??砂慈菰S長細比來選擇。交叉斜桿和柔性系桿按拉桿設計,可采用單角鋼;非交叉斜桿、弦桿、豎桿以及剛性系桿按壓桿設計,可采用雙角鋼組成十字形或T形截面。
當屋架跨度較大、房屋較高且基本風壓也較大時,桿件截面應按桁架體系計算出的內力確定。計算支撐桿件內力時,可假定在水平荷載作用下,交叉斜桿中的壓桿退出工作,僅由拉桿受力,這樣,使原來的超靜定體系簡化為靜定體系。
支撐與屋架的連接構造應盡量簡單方便。角鋼支撐與屋架一般用粗制螺栓連接,螺栓用M20,支撐桿件每端至少兩個螺栓。在有重級工作制吊車或有較大振動設備的廠房,除粗制螺栓外,還應加安裝焊縫,焊縫長度≥80毫米;焊腳尺寸≥6毫米。當采用圓鋼作支撐時,應用花籃螺栓預加拉力將圓鋼拉緊。
