淺談火焰矯正的注意事項(xiàng)都有哪些?
2020-09-08 09:39 陜西鋼結(jié)構(gòu) 鋼結(jié)構(gòu)公司

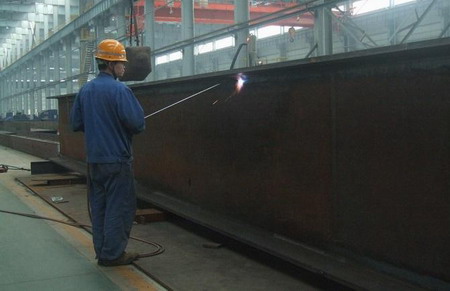

焊接工藝在鋼結(jié)構(gòu)施工過程中肯定會(huì)使用到,但是焊接有時(shí)會(huì)導(dǎo)致鋼材變形,可以使用矯正機(jī)矯正,但其他的各種變形主要靠火焰矯正,火焰矯正是利用鋼材熱脹冷縮原理針對(duì)變形的構(gòu)件局部火烤得到矯正。顯然,火烤之后對(duì)鋼材本身會(huì)帶來影響,所以在火焰矯正時(shí)的注意事項(xiàng)有以下幾點(diǎn):
1、火烤之后的不均勻收縮必然會(huì)產(chǎn)生較大的殘余應(yīng)力,其殘余應(yīng)力分布規(guī)律是火烤區(qū)域有拉應(yīng)力,非火烤的區(qū)域有與之相平衡的壓應(yīng)力。安裝后,在荷載作用下,殘余應(yīng)力與外荷載應(yīng)力相疊加,大大提前進(jìn)入彈塑性狀態(tài),這意味著剛度退化,撓度加大,穩(wěn)定承載能力也會(huì)受一些影響,因而需要盡量避免對(duì)構(gòu)件受力平面內(nèi)的彎曲進(jìn)行火焰矯正。如果梁是側(cè)向旁彎,則在梁的上、下翼緣的同一側(cè)邊火烤,則上、下翼緣都存在自相平衡的殘余啦、壓應(yīng)力,與外荷載應(yīng)力疊加后,上、下翼緣一邊提前進(jìn)入彈塑性狀態(tài),另一邊則有鮑辛格效應(yīng),推遲進(jìn)入彈塑性狀態(tài),因而對(duì)構(gòu)件在荷載作用下的撓度變形和穩(wěn)定承載能力不會(huì)有顯著影響,在鋼結(jié)構(gòu)工程中可以采用。
2、用于矯正的加熱溫度需要嚴(yán)格控制,以免鋼材發(fā)生溫度脆化現(xiàn)象。火焰矯正時(shí),對(duì)Q235鋼材可以用水冷卻以提高矯正效果,給水冷卻的溫度應(yīng)在600℃以下進(jìn)行;但對(duì)Q345鋼材則只能自然冷卻,防止加速冷卻造成鋼材明顯脆性化。當(dāng)環(huán)境溫度過低不宜進(jìn)行火焰矯正,這同樣是為了防止鋼材脆性化。
3、火焰矯正不能多次重復(fù),在頭一次火焰矯正完成后,已形成特定的殘余應(yīng)力模式,以后如果再多次重復(fù)同樣的矯正,就不再有效了,因非火烤區(qū)域的殘余應(yīng)力的回彈會(huì)抵消重復(fù)火焰烘烤的效果。因此火焰矯正需要由有經(jīng)驗(yàn)的技工,仔細(xì)制定號(hào)操作方案,避免多次重復(fù)矯正。
4、對(duì)于薄腹板波浪形鼓曲變形采用火焰矯正很難奏效,有不少工人采用火焰加錘擊的辦法,這對(duì)于輕鋼薄板構(gòu)件尤為不可,因薄腹板處于殘余壓應(yīng)力下的屈曲狀態(tài),這種屈曲具有凹凸雙向跳躍型特征,對(duì)凸面采用錘擊可能產(chǎn)生反向屈曲,不能解決問題反而留下許多錘印,不可取,對(duì)腹板鼓曲變形難以矯正的情況加設(shè)加勁肋是保證構(gòu)件承載能力的有效的補(bǔ)救辦法。
陜西鋼結(jié)構(gòu)熱線:029-86252006
鋼結(jié)構(gòu)公司網(wǎng)址:www.hgmagnet.com.cn
聯(lián)系地址:陜西省西安市北關(guān)正街35號(hào)方興大廈8樓
相關(guān)產(chǎn)品推薦
