利用有限元分析來優化高層鋼結構設計的方法
2025-02-27 09:06 高層鋼結構 陜西鋼結構
一、幾何建模
根據高層鋼結構的實際設計圖紙和尺寸，在有限元軟件中精確地構建結構的幾何模型。確保模型的幾何形狀、尺寸、節點位置等與實際情況相符，對于復雜的結構部分，可以進行適當的簡化，但要保證簡化后的模型能夠準確反映結構的力學特性。

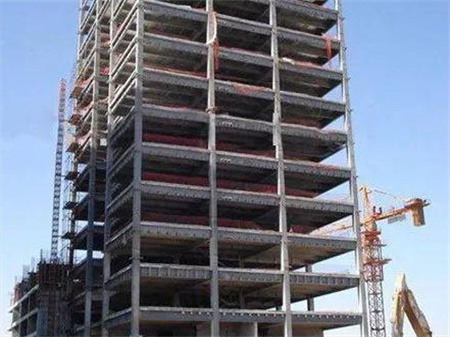

（有限元分析）
二、材料屬性定義
為材料選擇合適的本構模型，并準確輸入材料的彈性模量、泊松比、屈服強度、密度等物理參數。這些參數將直接影響有限元分析的結果，因此需要根據實際使用的材料進行精確設定。
三、網格劃分
合理的網格劃分是有限元分析的關鍵步驟之一。根據高層鋼結構的受力特點和幾何形狀，選擇合適的網格類型和網格密度。在應力集中區域、結構變化較大的地方以及關鍵部位，應適當加密網格，以提高分析的精度;而在結構相對簡單、受力均勻的區域，可以采用較稀疏的網格，以減少計算量。
四、確定荷載類型和大小
考慮高層鋼結構在實際使用過程中可能承受的各種荷載，如恒載、活載、風荷載、地震荷載、溫度作用等。根據相關的規范和標準，準確計算或估算各種荷載的大小，并將其施加到有限元模型上。
五、定義工況組合
根據高層鋼結構的實際受力情況，定義不同的工況組合，例如恒載加活載、恒載加風荷載、恒載加地震荷載等。通過工況組合的分析，可以了解高層鋼結構在不同荷載作用下的響應，找出最不利的工況，為設計優化提供依據。
六、強度分析
進行靜力學分析，計算高層鋼結構在各種工況下的應力分布和變形情況。檢查高層鋼結構的應力是否超過材料的屈服強度或極限強度，以及高層鋼結構的變形是否在允許的范圍內。如果發現應力過大或變形超標的部位，可以通過調整結構的形狀、尺寸、增加支撐等方式進行優化。
七、剛度分析
評估高層鋼結構的剛度是否滿足要求，即高層鋼結構在荷載作用下的變形是否過小。如果剛度不足，可能會導致高層鋼結構的振動、疲勞等問題。可以通過增加構件的截面尺寸、改變結構的連接方式等方法來提高結構的剛度。
八、穩定性分析
對于高層鋼結構，特別是受壓構件，需要進行穩定性分析，以防止高層鋼結構發生失穩破壞。通過計算結構的臨界荷載和穩定系數，評估結構的穩定性。如果穩定性不滿足要求，可以采取增加構件的長細比、設置側向支撐等措施來提高高層鋼結構的穩定性。
九、模態分析
進行模態分析，求解結構的固有頻率和振型。了解結構的振動特性，避免結構在使用過程中發生共振現象。如果結構的固有頻率與外部激勵頻率接近，可以通過調整結構的質量、剛度分布等方式來改變結構的固有頻率，避開共振區域。
十、諧響應分析
在已知外部激勵頻率的情況下，進行諧響應分析，計算結構在不同頻率下的響應幅值。通過諧響應分析，可以評估結構在外部激勵下的振動情況，找出振動較大的部位，并采取相應的減振措施，如設置阻尼器、調整結構的質量分布等。
十一、瞬態動力學分析
對于一些特殊的工況，如地震、爆炸等，需要進行瞬態動力學分析，模擬結構在這些突發荷載作用下的響應過程。通過瞬態動力學分析，可以了解結構在動力作用下的內力、變形和位移的變化情況，為結構的抗震、抗爆設計提供依據。
十二、拓撲優化
在設計的初期階段，可以利用拓撲優化技術來確定結構的最佳傳力路徑和材料分布。通過定義設計區域、約束條件和目標函數，讓有限元軟件自動生成最優的拓撲結構。拓撲優化可以幫助設計師快速找到一種既滿足力學性能要求又節省材料的設計方案，為后續的詳細設計提供參考。
十三、形狀優化
在已有的拓撲結構基礎上，對結構的形狀進行優化。通過修改結構的外形輪廓、孔洞位置等幾何參數，進一步提高高層鋼結構的性能。形狀優化可以在保證高層鋼結構強度和剛度的前提下，減小高層鋼結構的體積和重量，降低工程造價。
十四、參數化設計
將高層鋼結構的設計變量定義為參數，建立參數化的有限元模型。通過改變參數的值，可以快速生成不同的設計方案，并進行分析和比較。參數化設計可以提高設計的效率和靈活性，便于進行設計優化和方案調整。
十五、敏感性分析
對設計參數進行敏感性分析，了解不同參數對結構性能的影響程度。通過敏感性分析，可以找出對結構性能影響較大的敏感參數，在設計優化過程中重點關注和調整這些參數，以達到最佳的優化效果。
十六、結果驗證
將有限元分析得到的結果與實際的試驗數據、工程經驗或其他可靠的分析方法進行對比驗證，確保分析結果的準確性和可靠性。如果發現結果存在較大偏差，需要重新檢查有限元模型的建立、荷載的施加、邊界條件的處理等環節，找出問題并進行修正。
十七、設計反饋
根據有限元分析的結果和驗證情況，對高層鋼結構的設計進行反饋和調整。將優化后的設計方案應用到實際工程中，并在施工過程中進行監測和檢驗，確保高層鋼結構的安全性和可靠性。同時，將實際工程中的問題和經驗反饋到設計階段，不斷完善和優化設計方法。
