概述全浸試驗
2023-05-10 09:24 陜西鋼結構 華邦建設

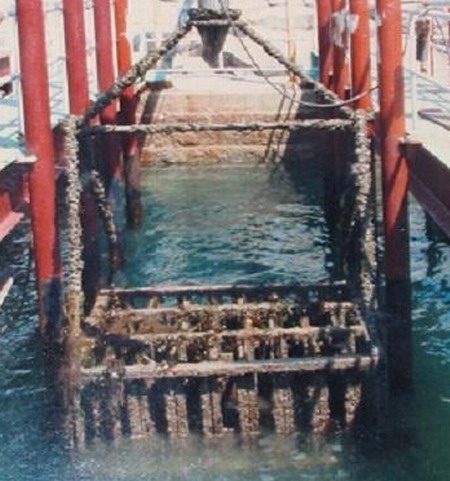

試樣完全浸入溶液的浸泡試驗稱為全浸試驗。全浸試驗的操作簡便，重現性好，比較容易控制某些重要的實驗因素。為了正 確地規劃試驗和解釋試驗結果，必須考慮下列因素的特殊影響作用：溶液成分、溫度、 充氣狀態、溶液流速、試樣表面狀態、試樣支架方法、試驗周期以及暴露后試樣的清洗方法等。
試驗過程中溶液的蒸發損失可采用恒定水平面裝置控制或定時地添加溶液，使溶液體積的波動不超過正負1%，有時也采用回流冷凝器。為避免腐蝕產物積累影響腐蝕規律，一般將介質容量與試樣表面積的比例控制在20mL/cm³至200mL/cm³。通常要求每個試驗裝置中只浸泡一種合金，以避免一種合金的腐蝕產物對另一種合金腐蝕規律的干擾。
為了提高試驗結果的重現性及稱重靈敏度，一般采用平板試樣。孔蝕發生概率與試樣面積有關，需要嚴格規定試樣的尺寸。試驗容器可以密封，也可以敞露。根據試驗的具體要求確定是否配置充氣或去氣系統和配置溫度測量與控制裝置以及使用什么試樣支架等。
實驗室中常利用水浴或油浴控制試驗溶液的溫度。除非有特別規定，腐蝕試驗過程不需要對溶液充氣。在需要充氣時，可以向試驗溶液中鼓入空氣，有時也可以鼓入氧氣或氧氣與惰性氣體的混合氣體。去氣則是將惰性氣體鼓入溶液，以驅除溶液中的溶解氧。為防止空氣進入試驗容器，可以采用水封裝置。有時可對流速進行必要的控制，以提高試驗結果重現性。在沸點溫度下進行的試驗，需要注意緩慢加熱，并在容器底部鋪一層玻璃碎片，以避免過度沸騰和氣泡的沖擊作用。
試樣的支架和容器在試驗溶液中應是惰性的，從而保證自身不被腐蝕和破壞，也不污染試驗溶液。試驗支架的形狀和式樣設計，需要本著簡單和方便試驗以及獲得的試驗結果可靠為原則。試驗的詳細規則參見GB10124-88《金屬材料實驗室均勻腐蝕全浸試驗方法》和機械行業標準JB/T6073-92《金屬覆蓋層實驗室全浸試驗方法》。
