關于鋼結構建筑的剛架柱腳設計
2023-05-06 09:08 鋼結構建筑 陜西鋼結構

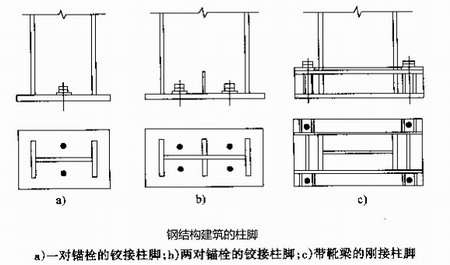

鋼結構建筑的柱腳可以采用平板式鉸接柱腳。當有必要時,也可以采用剛接柱腳。
變截面柱下端的寬度需要根據具體情況確定,但不能小于200毫米。
柱腳螺栓可以采用Q235鋼或Q345鋼制作。螺栓的錨固長度需要符合國家現行標準《建筑地基基礎設計規范》的規定,錨栓端部需要按規定設置彎鉤或錨板(螺栓直徑較大時可在端部設置錨板)。錨栓的直徑不能小于24毫米,且可以采用雙螺帽。
在較大風吸力作用下,時常發生柱腳錨栓被拔起而導致鋼結構建筑倒塌的事故,究其原因,是由于忽視錨栓抗拔力計算和設計所致,因此新修訂的《剛架規程》專門規定,計算有柱間支撐的柱腳錨栓在風荷載作用下的上拔力時,需要計入柱間支撐產生的最大豎向分力,且不考慮活荷載或雪荷載、積灰荷載和附加荷載的影響,恒荷載的分項系數需要取1.0。
柱腳底部的水平剪力不能用柱腳螺栓承受,可以由底板與混凝土基礎間的摩擦力(摩擦系數可取0.4)或設置專門的抗剪鍵承受。在計算柱腳螺栓的受拉承載能力時,需要采用螺紋處的有效截面面積。
