介紹屋架的三種截面形式
2023-03-02 09:35 陜西鋼結構 華邦建設

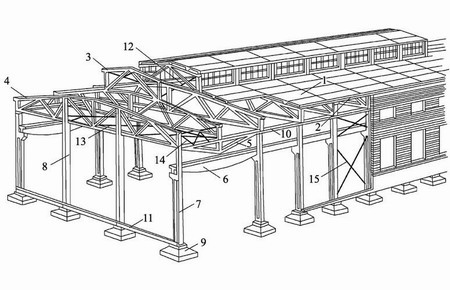

屋架按截面形式可分為三角形屋架、三鉸拱屋架和梭形屋架。三角形角鋼屋架的用鋼量約4—6kg/㎡，適用于跨度不大的(9米至18米)和輕、中級工作制吊車的中、小型建筑。
一、三角形屋架
三角形屋架一般采用薄壁型鋼。屋架用鋼量約3—7kg/ ㎡，適用跨度和吊車噸位都比三角形角鋼屋架為大，但由于薄壁型鋼壁厚較薄，對腐蝕比較敏感，因此需要特別注意防腐。
二、三鉸拱屋架
三鉸拱屋架一般用于屋蓋跨度9米至18米，間距4米至6米，屋面坡度1：2至1：3。為鋪設屋面方便，三鉸拱屋架一般做成雙坡直線形，在拱頂和兩端支座處做成鉸，兩支座之間設拉桿，為減少拉桿的垂度，一般還在跨內設置1、2道吊桿。三鉸拱屋架頂鉸和支座之間的結構一般稱為斜梁，一般是由角鋼和圓鋼組成的平面或空間桁架。平面桁架式斜梁的桿件數量少，構造簡單，制造方便，但側向剛度較差，適用于跨度較小的屋蓋，空間桁架式斜梁則由于側向剛度較好而適用于跨度較大的屋蓋。斜梁的跨高比一般為12至18。空間桁架式斜梁的寬高比一般為1：1.5至1：2，不小于1：2.5。拉桿一般較細且不能受壓，因此整個屋蓋的剛度較差，不能用在有震動荷載和跨度大于18米的場合。設計時需要特別注意風吸力作用是否會導致拉桿受壓。斜梁的幾何軸線一般采用與其上弦桿截面或與整個斜梁截面的形心線相重合。三鉸拱屋架用鋼量與三角形角鋼屋架相接近，但更能充分利用圓鋼和小角鋼，其節點構造比較復雜。
三、梭形屋架
梭形屋架一般由角鋼和圓鋼組成，適用于屋面坡度較緩的情況，跨度一般為9米至15米，間距3米至4.5米，屋架的高跨比一般為1：9至1：12。梭形屋架的剖面形式一般用正立或倒立三角形空間桁架，有時也采用平面桁架。上弦一般采用單角鋼或雙角鋼，下弦和腹桿一般采用圓鋼，上弦一般可有8至12個節間，節間長度一般為750毫米至1250毫米，腹桿與下弦的交角一般為35°至55°。
