概述側面連接
2023-02-28 09:27 陜西鋼結構 華邦建設

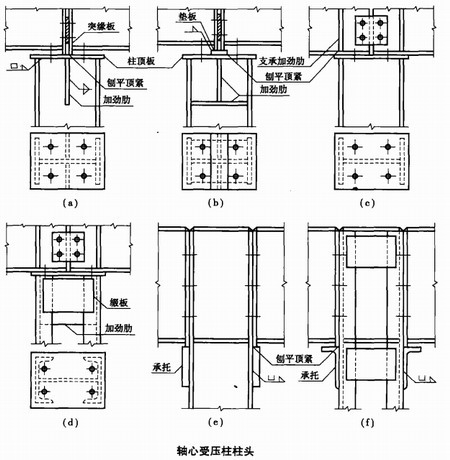

側面連接通常是在柱的側面焊以承托，以支撐梁的支座反力。下圖(e)、(f)分別表示梁與實腹式柱和格構式柱的連接構造。具體方法是將相鄰梁端支座加勁肋的突緣部分刨平或銑平，安放在焊于柱側面的承托上，并與之頂緊。承托可以用厚鋼板或厚角鋼做成。承托板厚度需要比梁端支座加勁肋厚度大5毫米至10毫米，一般為25毫米至40毫米。梁端支承加勁肋可以用C級螺栓與柱翼緣相連，螺栓的數目按照構造要求布置。必要時，兩端加勁肋與柱翼緣間可放填板。
為了加強柱頭的剛度，實腹式柱或柱頭一段變成實腹式的格構式柱需要設置柱頂板，必要時還需要設加勁肋和綴板。
承托通常采用三面圍焊的角焊縫焊于柱翼緣。考慮到梁支座加勁肋和承托的端面由于加工精度差，平行度不好，壓力分配可能不均勻，計算時宜將支座反力增加25%至30%。
側面連接形式受力明確，但對梁的長度誤差要求較嚴。當兩相鄰梁的支座反力不相等時，就會對柱產生偏心彎矩，設計時應予以考慮。
