剛架支撐體系的組成
2023-02-23 09:11 鋼結構建筑 陜西鋼結構

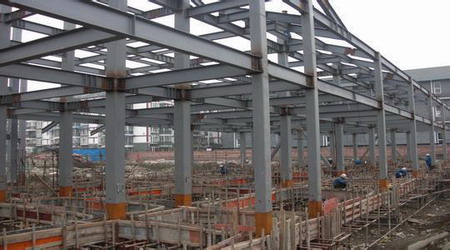

一、橫向水平支撐
實腹式剛架需要在橫梁上翼緣平面設置上弦橫向水平支撐。橫向水平支撐需要采用X形,其構件可以采用張緊的圓鋼,也可以采用角鋼等剛度較大的截面形式。
二、柱間支撐
在鋼結構建筑的縱向框架平面內需要設置必要的柱間支撐。柱間支撐也需要采用X形,其交叉斜桿與水平面的夾角不能大于55°;在不設吊車、僅設懸掛吊車或僅設起重量不大于5t的非重級工作制吊車時,柱間支撐需要采用張緊的圓鋼;其他情況下,柱間支撐需要采用單片型鋼支撐或雙片型鋼支撐,其中間交叉節點板及兩端節點板都需要牢固焊接。當有吊車梁或鋼結構建筑高度較大時,需要分層設置柱間支撐。
三、水平系桿
在剛架構件轉折處,即梁柱連接處和屋脊處的受壓翼緣,需要設置通長水平系桿。滿足長細比要求的檁條也可同時兼作水平系桿。
四、隅撐
當橫梁和柱的內側翼緣需要設置側向支撐點時,可以利用連接于外側翼緣的檁條或墻梁設置隅撐。隅撐可以采用單角鋼制作,可將其連接在內翼緣附近的腹板上,也可以連接在內翼緣上;通常采用單個螺栓連接。隅撐與剛架構件的腹板的夾角不能小于45°。
