關于磁粉探傷
2023-02-21 10:13 陜西鋼結構 華邦建設
當在鐵磁性工件上施加磁場，在有缺陷的部分(材料的不連續部分)，磁通量就泄露到表面空間，產生磁極。如果在此處布灑磁粉，那么，在缺陷四周將粘附很多磁粉，就可以很容易地檢測出微小的缺陷，這就是磁粉探傷的原理。
磁粉探傷可用于檢測以下表面缺陷：
1、焊接部位的表面缺陷(裂紋、咬邊等)。
2、坡口表面存在的母材缺陷。
3、清根處及修補部位的表面切割面未除凈的缺陷。
4、薄板及小口徑管的焊接區的缺陷。

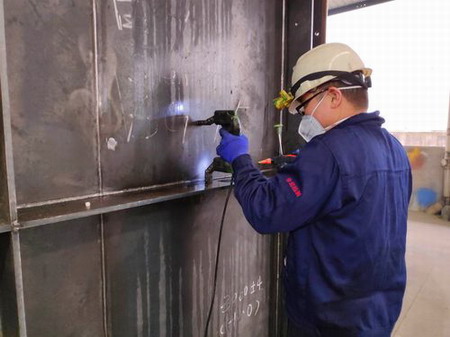

磁粉探傷可以檢測出來的缺陷只限于與磁化所產生磁力線呈直角方向的缺陷，當為平行時基本上就檢測不出來。所以當進行磁化時，必須研究決定被檢材料的材質。磁化方法有很多種，在焊接部位的探傷中一般利用磁軛法及雙觸頭通電磁化法。
當進行磁粉探傷時，必須注意如下事項：
1、為了提高缺陷與假象之間的識別度，必須完全清除工件表面上所粘附的銹、污垢、油質、涂料、飛濺物及焊渣等。
2、當使用雙觸頭通電磁化法時，必須注意由于產生火花而使工件表面損傷及材質變化的問題。
3、在磁粉探傷中有干法及濕法二種，通常情況下，多半使用對微細缺陷檢測能力較高的濕法、但必須注意該法所用的檢查液冬季易于凍結，如焊后馬上進行探傷檢查，則可使焊接區急驟冷卻。
4、當使用熒光磁粉吋，因用紫外線燈檢測缺陷部位，故不能在明亮場所進行作業，檢測部位可見光的照度應低于50lx。
陜西鋼結構熱線：029-86252006
華邦建設網址：www.hgmagnet.com.cn
聯系地址：陜西省西安市北關正街35號方興大廈8樓
