鋼結構建筑平面控制網的一般規定
2023-02-09 09:30 鋼結構建筑 陜西鋼結構
1、鋼結構建筑平面控制網需要根據場區地形條件和鋼結構建筑的結構形式，布設十字軸線或矩形控制網，平面布置為異形的鋼結構建筑，需要根據鋼結構建筑形狀布設多邊形控制網。
2、鋼結構建筑的軸線控制樁需要根據鋼結構建筑物的平面控制網測定，定位放線可以選擇直角坐標法、極坐標法、角度(方向)交會法、距離交會法等方法。

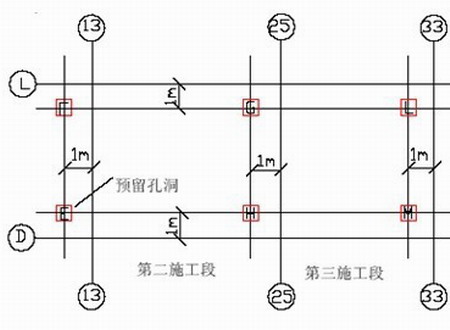

3、當鋼結構建筑的高度為4層以下時，鋼結構建筑平面控制網可以采用外控法;當鋼結構建筑的高度為4層及以上時，鋼結構建筑平面控制網可以采用內控法。上部樓層平面控制網的建立，需要以鋼結構建筑底層控制網為基礎，通過儀器豎向垂直接力投測。豎向投測宜以每50米至80米設一轉換點。
4、軸線控制基準點投測至中間位置施工層后，需要進行控制網平差校核。調整后的點位精度需要滿足邊長相對誤差達到1/20000和相應的測角中誤差±10的要求。設計有特殊要求時，需要根據限差確定其放樣精度。
