墻梁的布置和構造
2023-01-13 08:54 陜西鋼結構 華邦建設

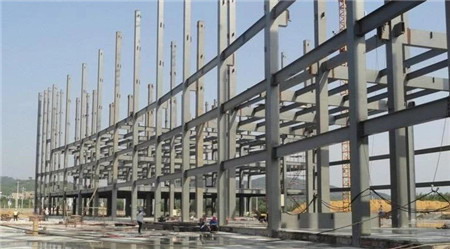

在門式剛架輕型鋼結構中，輕型墻體如壓型鋼板、EPS夾心墻面板、塑料瓦楞板等各式各樣的輕型墻體，由于自重小、施工速度快、滿足使用要求的能力較好等優點，得到了越來越廣泛的應用。支承輕型墻體的構件即為墻梁。墻梁通常支承于建筑物的承重柱或墻架柱上，墻體荷載通過墻梁傳給柱。多采用冷彎薄壁槽鋼、卷邊槽鋼、卷邊Z型鋼等制作墻梁。
墻梁的布置與屋面檁條的布置有類似的原則，墻梁的布置首先需要考慮門窗、挑檐、遮雨篷等構件和維護材料的要求，綜合考慮墻板板型和規格，以確定墻梁的間距。
墻梁跨度可為一個柱距的簡支梁或兩個柱距的連續梁，從墻梁的受力性能、材料的充分利用來看，后者更合理。但考慮到節點構造、材料供應、運輸和安裝等方面的因素，現有墻梁大都設計成跨度為一個柱跨的單跨簡支梁。當柱距過大、引起墻梁使用不經濟時，可設置墻架柱。
墻梁與主鋼架的位置一般有兩種：穿越式和平齊式。
一、穿越式
墻梁的自由翼緣簡單地和柱子外翼緣用螺栓連接或檁托連接，根據墻梁搭接長度來確定墻梁是連續的還是簡支的。
二、平齊式
通過連接角鋼將墻梁與柱子腹板相連，墻梁外翼緣基本與柱子外翼緣平齊，采用平齊式的墻梁布置方式，墻梁與主剛架柱簡單地用節點板鉸接的方式相連，檐口檁條不需要額外的節點板，基底角鋼與柱外緣平齊，減小了基礎的寬度。
墻梁在其自重、墻體材料和水平風荷載作用下，也是雙向受彎構件，為了減小墻梁在豎向荷載作用下的計算跨度，提高墻梁穩定性，常在墻梁上設置拉條。當墻梁的跨度在4米至6米時，可在跨中設置一道拉條，當跨度大于6米時，可在跨間三分點處設置兩道拉條。拉條作為墻梁的豎向支撐，利用斜拉條將拉力傳給柱。當斜拉條所懸掛的墻梁數超過5個時，需要在中間加設一道斜拉條，這樣可將拉力分段傳給柱。
為了減少墻板自重對墻梁的偏心影響，當墻梁單側掛墻板時，拉條需要連接在墻梁掛墻板的一側1/3處;當墻梁兩側都掛有墻板時，拉條需要連接在墻梁重心點處。
