在鋼結構工程預算中如何扒圖紙的工程量
2023-01-03 09:58 鋼結構工程 陜西鋼結構
在鋼結構工程預算中,為了更清晰的指導工程量的多少,需要設計人員對圖紙進行扒圖,這樣才能更好地進行鋼結構工程預算工作。
在鋼結構工程預算中,拿到圖紙后先不要急著去扒圖,首先要先從頭到尾看一看圖紙是否齊全,看看所要扒的圖紙是哪一部分的,是管廊、框架、梯子等,在仔細看圖紙的技術說明要求,還有每一頁的標注,在從頭到尾看圖紙。看明白了以后也不要急著去扒圖,要先看所扒圖紙所指定的節點圖,看懂梁與梁連接,梁與柱連接,組合節點圖,還要明確一些具體的構件稱呼。
進行扒圖紙工程量時底稿要求一定要清晰明了,以備以后再查,就知道當初是怎么算的,在底稿上一定要標注明確,如哪些量是框架部分,哪些量是聯合平臺部分,還有底稿中的鋼材型號如Q235B、Q345B一定要區分清楚,這樣才能更好地進行鋼結構工程預算。

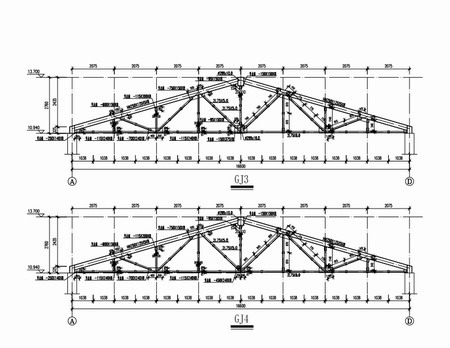

在扒圖過程中,有固定標高平面圖的圖紙上的梁在立面圖中就不要在計算了,因為在平面圖里計算較為直觀,如果在立面圖里再算就計算重了,在立面圖里有些標高的梁沒有具體的平面圖,那么在立面圖時要計算其工程量,如所有平面圖是標高10米,20米,30米,而立面圖里有標高12米的,要計算其工程量,但要注意一些具體的小平臺有沒有這個標高,有這個標高就不要在立面圖里計算其工程量,在以后的小平臺平面圖里計算其工程量就可以了,在平面圖里計算比較簡單直觀而且不會漏。在平面圖里沒有計算懸臂梁斜撐的工程量,所以在立面圖里要計算懸臂的斜撐的工程量。
在鋼結構工程預算工作中,不僅扒圖需要認真仔細,在其他的環節也需要仔細的對待。
