梁支承于柱側面的鉸接連接
2022-12-29 08:49 陜西鋼結構 華邦建設

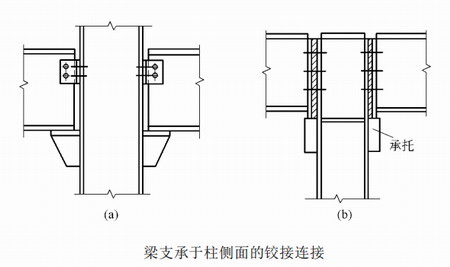

梁連接在柱的側面上,在柱側面設置承托,以支承梁的支座反力,其鉸接構造如下圖所示。
當梁的支座反力不大時,可采用上圖a所示的連接構造。梁端可不設支承加勁肋,直接放在柱的承托上,用普通螺栓固定其位置。梁端與柱側面預留一定間隙,在梁腹板靠近上翼緣處設一短角鋼和柱身相連,以防止梁端向平面外方向產生偏移。這種連接形式比較簡單,施工方便。
當梁的支座反力較大時,可采用上圖b所示的連接構造。梁的支座反力由突緣板傳給承托,承托一般用厚鋼板制作,有時為了安裝方便,也可采用加勁后的角鋼。承托的厚度需要比梁端突緣板的厚度大10毫米至12毫米,承托的寬度需要比梁端突緣板的寬度大10毫米。承托與柱側面用焊縫相連。承托的頂面需要刨平,和梁端突緣板頂緊并以局部承壓傳力。考慮到梁端支座反力偏心的不利影響,承托與柱的連接焊縫按1.25倍梁端支座反力來計算。為了便于安裝,梁端與柱側面需要預留5毫米至10毫米的間隙,安裝時加填板并設置構造螺栓,以固定梁的位置。當兩相鄰梁的支座反力相差較大時,需要考慮偏心影響,對柱身需要按壓彎構件進行驗算。
