解析鋼結構建筑的鋼屋架類型
2022-11-16 09:46 鋼結構建筑 陜西鋼結構

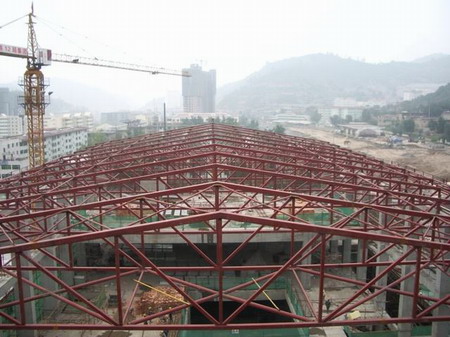

鋼屋架常用作鋼結構建筑的屋蓋承重結構,所用鋼材為普通型鋼,則稱為普通鋼屋架,一般由雙角鋼作桿件,借助于節點板用焊縫連接而成,所用角鋼不能小于L45×4或L56×36×4,以便取材,且具有構造簡單、施工方便的優點,受力性能較好。
常見的鋼屋架按外形可分為三角形、梯形、平行弦等形式。
一、三角形屋架
三角形屋架多用于鋼結構建筑屋面坡度較陡的有檁屋蓋,屋面材料可選擇波形石棉瓦或瓦楞鐵,此時坡度一般在1/2.5至1/6。由于端部高度很小,與柱之間多做成鉸接,因此鋼結構建筑的橫向剛度較小,又由于三角形鋼屋架的外形和拋物線之間相差較大,因此各節間弦桿的內力分布很不均勻,支座處軸力最大,跨中最小,弦桿截面一般不能充分利用。另外當鋼結構建筑的屋面坡度較小時,支座處的桿件交角過小,使節點構造較復雜。
二、梯形屋架
梯形屋架適用于鋼結構建筑屋面坡度較平緩(1/8至1/12)的場合,適用的屋面材料有壓型鋼板或大型屋面板。其跨中截面高度,一般不能小于屋架跨度的1/15至1/10。當屋蓋重量較大時取較高值。梯形屋架可與鋼柱的上端做成剛接連接,以增大鋼結構建筑的橫向剛度,此時屋架的端部高度不能小于2米至2.5米。
屋架的傾角應設在30°至60°范圍內,按照支座斜桿的方向,可分為下承式和上承式。當采用1.5米寬度大型屋面板時,為使荷載作用于節點,應設再分式腹桿。
三、平行弦屋架
平行弦屋架可做成不同的坡度,既可與柱鉸接也可與柱剛接,常用于單坡屋蓋或用作托架。其特點是腹桿長度一致,節點構造統一,因此便于施工,但由于內力分布不均勻,材料不能充分利用。近年來國外在有些大跨度(大于30米)鋼結構建筑中,采用平行弦雙坡屋架,亦稱人字形屋架,取得了構造簡單、制作方便的效果。
