簡析鋼結構廠房的構件組成
2022-10-19 09:12 鋼結構廠房 陜西鋼結構

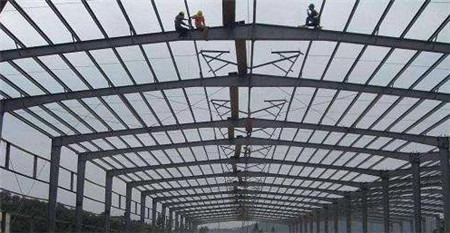

鋼結構廠房一般是由屋蓋結構、柱、吊車梁、制動梁(或制動桁架)、各種支撐以及墻架等構件組成的空間體系。這些構件按其作用可分為下面幾類:
一、橫向框架
由柱和它所支承的屋架或屋蓋橫梁組成,是鋼結構廠房的主要承重體系,承受結構的自重、風、雪荷載和吊車的豎向與橫向荷載,并把這些荷載傳遞到基礎。
二、屋蓋結構
承擔屋蓋荷載的結構體系,包括橫向框架的橫梁、托架、中間屋架、天窗架、檁條等。
三、支撐體系
支撐體系包括屋蓋部分的支撐和柱間支撐等,它一方面與柱、吊車梁等組成鋼結構廠房的縱向框架,承擔縱向水平荷載;另一方面又把主要承重體系由個別的平面結構連成空間的整體結構,從而保證了鋼結構廠房所必需的剛度和穩定。
四、吊車梁和制動梁(或制動桁架)
主要承受吊車豎向及水平荷載,并將這些荷載傳到橫向框架和縱向框架上。
五、柱網布置
柱網布置就是確定鋼結構廠房承重柱在平面上的排列,即確定它們的縱向和橫向定位軸線所形成的網格。鋼結構廠房的跨度就是柱縱向定位軸線之間的尺寸,鋼結構廠房的柱距就是柱子在橫向定位軸線之間的尺寸。
六、溫度伸縮縫
溫度變化將引起結構變形,使鋼結構廠房產生溫度應力。故當鋼結構廠房平面尺寸較大時,為避免產生過大的溫度變形和溫度應力,應在鋼結構廠房的橫向和縱向設置溫度伸縮縫。溫度伸縮縫的布置決定于鋼結構廠房的縱向和橫向長度。縱向較長的鋼結構廠房在溫度變化時,縱向構件伸縮的幅度較大,引起鋼結構廠房的變形,使構件內產生較大的溫度應力,并可能導致墻體和屋面的破壞。為了避免這種不利后果的產生,常采用橫向溫度伸縮縫將鋼結構廠房分成伸縮時互不影響的溫度區段。
七、次要的構件
此外,還有一些次要的構件如梯子、走道、門窗等。某些鋼結構廠房由于工藝操作上的要求,還設有工作平臺。
