鋼結構廠房的支撐布置原則
2022-08-11 09:06 鋼結構廠房 陜西鋼結構

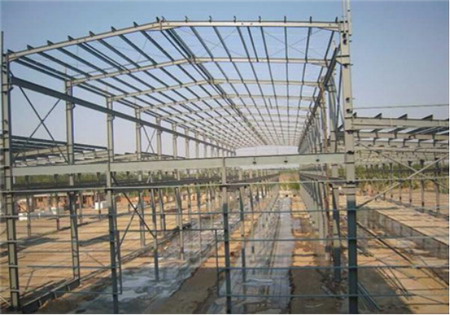

支撐布置的目的是使整個溫度區段或分期建設的區段建筑能構成穩定的空間結構骨架，鋼結構廠房的支撐布置原則如下：
1、門式剛架各列柱都需要設置十字形柱間支撐，當鋼結構廠房的寬度大于60米時，在中間柱列應適當增加設置。若因鋼結構廠房或工藝上原因不能設置十字形支撐時，可設置人字形支撐或縱向剛架，并在同一開間設置屋蓋橫向支撐，以形成抵抗縱向荷載的支撐桁架。
2、柱間支撐的間距需要根據鋼結構廠房縱向柱距、受力情況和安裝條件確定。當無吊車時應取30米至45米;當有吊車時應設在溫度區段中部，或當溫度區段較長時應設在三分點處，且間距不能大于60米。支撐體系需要保證在每個溫度區段或分期建設的區段中能獨立構成空間穩定結構。當鋼結構廠房的高度相對于柱間距較大時，柱間支撐應分層設置。
3、支撐桁架的直腹桿和中斜桿可以采用剛性系桿，該剛性系桿可由滿足相應剛度和承載力要求的檁條兼任，否則，需要設置圓鋼管、H型鋼、Z形或C形冷彎薄壁型鋼等;交叉斜桿可采用柔性系桿，柔性系桿指圓鋼、拉索等只能承拉構件。
4、橫向支撐應設在溫度區段端部的第一個或第二個開間。當設在第二開間時，在第一開間的支撐節點處需要設置剛性系桿。
5、在剛架轉折處(單跨鋼結構廠房邊柱柱頂和屋脊，以及多跨鋼結構廠房某些中間柱柱頂和屋脊)應沿鋼結構廠房全長設置剛性系桿。
6、溫度區段端部吊車梁以下不應設置柱間剛性支撐。
