在鋼結構建筑中該如何選用焊接空心球節點呢?
2022-08-10 08:43 鋼結構建筑 陜西鋼結構
鋼結構建筑常常會遇到螺栓球節點和焊接空心球節點的使用選擇問題,那么,在鋼結構建筑中該如何選用焊接空心球節點呢?

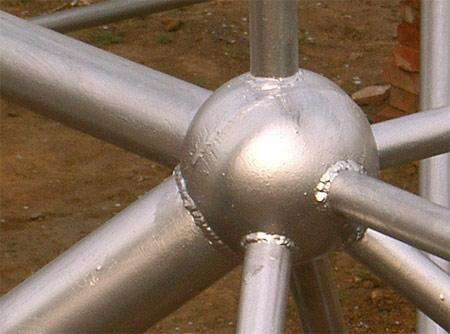

一般當網架桿件的內力大于750KN時,如果選用螺栓球節點,就會造成鋼球過大而導致用鋼量的增多,而用鋼量的增多將會直接增加建造成本,所以這就需要選用焊接空心球節點。焊接空心球節點在鋼結構建筑行業采用較早,同時也是應用較廣的一種節點。焊接空心球節點是兩個半球對焊而成的,又可以分成不加肋和加肋兩種類型。半球有熱壓和冷壓兩種成型的方法,由于熱壓成型的方法比較簡單,且不需要很大的壓力,所以用得較多;而冷壓成型不但需要較大的壓力,而且要求材質較好,進而增大了對磨具磨損較大,所以用得較少。熱壓成型時,先將鋼板剪成圓板,再將圓板加熱后放在模具上,再用沖壓機壓成半球,再對半圓球進行機械加工和焊接而制成。
焊接空心球節點適合選用在鋼管屋架中圓鋼管的連接,因為它具有構造簡單、傳力明確和連接方便的優點,只需要切割面垂直桿件軸線,桿件就能在空心球上自然對中而不產生節點偏心。另外,由于球體無方向性,所以可以和任意方向的桿件相連。當匯交桿件較多時,焊接空心球節點的優點就更加突顯了。正因為它的適應性強,可以用在各種形式的鋼結構網格結構中。
