鋼結構工程里梁和柱的剛接以及計算
2021-06-30 09:53 鋼結構工程 陜西鋼結構
在鋼結構工程里梁和柱的剛性連接節點應可靠傳遞梁端剪力和彎矩，一般可以采取栓焊混合連接以及全焊接連接。

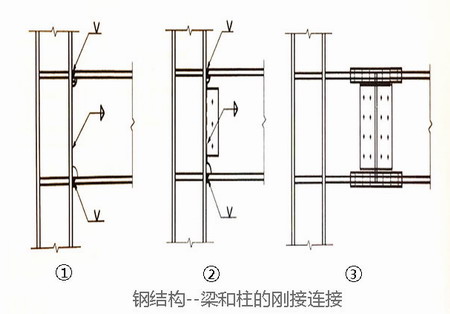

當采用全焊接連接時(圖1),梁翼緣和柱翼緣間焊縫使用對接焊縫,焊接時開坡口同時設引弧板，一般為了方便焊接工作，需要在梁端部對接焊縫附近的腹板開設一個弧形的缺口。梁腹板和柱翼緣間焊縫采用角焊縫。翼緣對接焊縫為二級的時候不需要計算，為三級焊縫時需要驗算對接焊縫的強度;腹板角焊縫的計算需要考慮到腹板承受的彎矩，按照承受梁端的剪力以及彎矩來計算。翼緣和腹板承受的彎矩則按照各自的慣性去分配。
當栓焊混合連接時(圖2),梁翼緣和柱翼緣的連接采取對接焊縫,腹板使用高強度螺栓來連接，螺栓需要能承受梁端剪力和腹板彎矩，并按照受剪受扭來計算。連接板和柱翼緣間的角焊縫要按照受剪受彎計算,一般來說這種連接方式安裝比較方便快捷。
鋼結構工程中為了方便工地的安裝，同時減少工地的焊接工作量，也可以采取(圖③)中所展示的連接形式,在工廠加工時將懸臂梁段和柱焊接，而梁在施工現場使用高強度螺栓拼接即可。
