主頁 > 新聞中心 > 行業(yè)動態(tài) > 解析鋼結(jié)構(gòu)的防腐蝕措施
解析鋼結(jié)構(gòu)的防腐蝕措施
2021-06-08 10:00 陜西鋼結(jié)構(gòu) 鋼結(jié)構(gòu)公司
一、耐候鋼
耐腐蝕性能優(yōu)于一般結(jié)構(gòu)用鋼的鋼材稱為耐候鋼，一般含有磷、銅、鎳、鉻、鈦等金屬，使金屬表面形成保護(hù)層，以提高耐腐蝕性。其低溫沖擊韌性也比一般的結(jié)構(gòu)用鋼好。
二、陰極保護(hù)法
在鋼結(jié)構(gòu)表面附加較活潑的金屬取代鋼材的腐蝕。常用于水下或地下結(jié)構(gòu)。
三、熱浸鋅
熱浸鋅是將除銹后的鋼構(gòu)件浸入600℃左右高溫融化的鋅液中，使鋼構(gòu)件表面附著鋅層，鋅層厚度對5毫米以下薄板不能小于65μm，對厚板不能小于86μm。從而起到防腐蝕的目的。這種方法的優(yōu)點是耐久年限長，生產(chǎn)工業(yè)化程度高，質(zhì)量穩(wěn)定。因而被大量用于受大氣腐蝕較嚴(yán)重且不易維修的室外鋼結(jié)構(gòu)中。近年來大量出現(xiàn)的輕鋼結(jié)構(gòu)體系中的壓型鋼板等。也較多采用熱浸鋅防腐蝕。熱浸鋅的首道工序是酸洗除銹，然后是清洗。這兩道工序不徹底都會給防腐蝕留下隱患。所以必須處理徹底。對于鋼結(jié)構(gòu)設(shè)計者，需要避免設(shè)計出具有相貼合面的構(gòu)件，以免貼合面的縫隙中酸洗不徹底或酸液洗不凈。造成鍍鋅表面流黃水的現(xiàn)象。熱浸鋅是在高溫下進(jìn)行的。對于管形構(gòu)件需要讓其兩端開敞。若兩端封閉會造成管內(nèi)空氣膨脹而使封頭板爆裂，從而造成安全事故。若一端封閉則鋅液流通不暢，易在管內(nèi)積存。
四、熱噴涂鋁(鋅)復(fù)合涂層
熱噴涂鋁(鋅)復(fù)合涂層是一種與熱浸鋅防腐蝕效果相當(dāng)?shù)拈L效防腐蝕方法。具體做法是先對鋼構(gòu)件表面作噴砂除銹，使其表面露出金屬光澤并打毛。再用熱噴涂設(shè)備的熱源(乙炔—氧燃燒火焰、電弧、等離子弧等)將不斷送出的鋁(鋅)絲融化，并用壓縮空氣吹附到鋼構(gòu)件表面，以形成蜂窩狀的鋁(鋅)噴涂層(厚度約80μm~100μm)。最后用環(huán)氧樹脂或氯丁橡膠漆等涂料填充毛細(xì)孔，以形成復(fù)合涂層。此法無法在管狀構(gòu)件的內(nèi)壁施工，因而管狀構(gòu)件兩端必須做氣密性封閉，以使內(nèi)壁不會腐蝕。這種工藝的優(yōu)點是對構(gòu)件尺寸適應(yīng)性強(qiáng)，構(gòu)件形狀尺寸幾乎不受限制。另一個優(yōu)點則是這種工藝的熱影響是局部的，受約束的，因而不會產(chǎn)生熱變形。與熱浸鋅相比，這種方法的工業(yè)化程度較低，噴砂噴鋁(鋅)的勞動強(qiáng)度大。

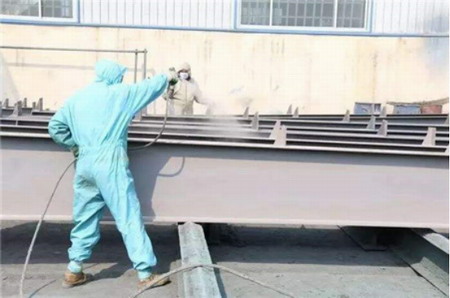

五、涂層法
涂層法防腐蝕性一般不如長效防腐蝕方法。所以用于室內(nèi)鋼結(jié)構(gòu)或相對易于維護(hù)的室外鋼結(jié)構(gòu)較多。涂層法施工的第一步是除銹。優(yōu)質(zhì)的涂層依賴于徹底的除銹。所以要求涂層一般多用噴砂噴丸除銹，露出金屬的光澤，除去所有的銹跡和油污。現(xiàn)場施工的涂層可用手工除銹。涂層的選擇要考慮周圍的環(huán)境。不同的涂層對不同的腐蝕條件有不同的耐受性。涂層一般有底漆(層)和面漆(層)之分。底漆含粉料多，基料少。成膜粗糙，與鋼材粘附力強(qiáng)，與面漆結(jié)合性好。面漆則基料多，成膜有光澤，能保護(hù)底漆不受大氣腐蝕，并能抗風(fēng)化。不同的涂料之間有相容與否的問題，前后選用不同涂料時要注意它們的相容性。涂層的施工要有適當(dāng)?shù)臏囟?5至38℃之間)和濕度(相對濕度不大于85%)。涂層的施工環(huán)境粉塵要少，構(gòu)件表面不能有結(jié)露。涂裝后4小時之內(nèi)不能淋雨。涂層一般做4至5遍。干漆膜總厚度室外工程為150μm，室內(nèi)工程為125μm，允許偏差為25μm。在海邊或海上或是在有強(qiáng)烈腐蝕性的大氣中，干漆膜總厚度可加厚為200至220μm。
陜西鋼結(jié)構(gòu)熱線：029-86252006
鋼結(jié)構(gòu)公司網(wǎng)址：www.hgmagnet.com.cn
聯(lián)系地址：陜西省西安市北關(guān)正街35號方興大廈8樓
相關(guān)產(chǎn)品推薦
