解析常用的鋼結構廠房屋架外形
2021-05-25 09:47 鋼結構廠房 陜西鋼結構

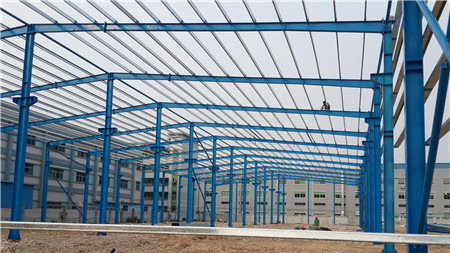

鋼結構廠房的主要承重構件是由鋼材組成。包括鋼柱子、鋼梁、鋼結構基礎、鋼屋架、鋼屋蓋,注意鋼結構的墻也可以采用磚墻維護。一般來說,鋼結構廠房的屋架外形常用的有三角形、梯形、平行弦等。
一、三角形屋架
三角形屋架適用于鋼結構廠房陡坡屋面的有檁屋蓋體系,通常與柱子鉸接連接,房屋的整體橫向剛度較低。對簡支屋架來說,荷載作用下的彎矩圖是拋物線分布,與三角形的外形相差懸殊,致使這種屋架弦桿受力不均,支座處內力較大,跨中內力較小,弦桿的截面不能充分發揮作用。支座處上、下弦桿交角過小,內力又較大,支座節點構造復雜。
二、梯形屋架
梯形屋架適用于屋面坡度較為平緩的鋼結構廠房無檁屋蓋體系,梯形屋架與柱的連接可以做成鉸接也可以做成剛接,剛性連接可提高鋼結構廠房的橫向剛度。它與簡支受彎構件的彎矩圖形比較接近,弦桿受力較為均勻。
三、平行弦屋架
平行弦屋架多用于鋼結構廠房的單坡屋蓋和雙坡屋蓋,或用于吊車制動衍架、棧橋、托架和支撐體系等。腹桿多為人字形或交叉式。它在構造力面有突出的優點,同類桿件長度一致,節點構造形式相同,便于實現制作工業化。
