鋼結構其它連接檢測的規定
2021-05-08 10:14 鋼結構建筑 陜西鋼結構

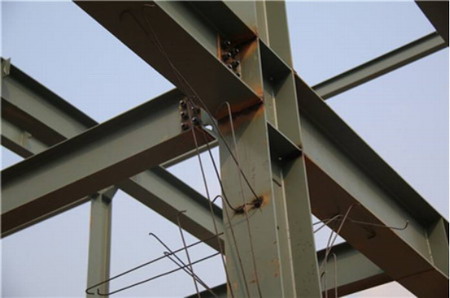

1、高強度螺栓連接的摩擦面需要保持干燥、整潔,不能有飛邊、毛刺、焊接飛濺物、焊疤、氧化鐵皮、污垢等,除設計要求外,摩擦面不能涂漆。高強度螺栓應自由穿孔,螺栓孔不能采用氣割擴孔,擴孔的數量需要征得設計同意,擴孔后的孔徑不能超過1.2d(d為螺栓直徑)。
2、對高強度螺栓連接質量的檢測,可以檢查外露絲扣,絲扣外露應為2至3扣。允許有10%的螺栓絲扣外露1扣或4扣。
3、對扭剪型高強度螺栓連接質量,可以檢查螺栓端部的梅花頭是否己擰掉,除因構造原因無法使用專用扳手擰掉梅花頭者外,未在終擰中擰掉梅花頭的螺栓數不能大于該節點螺栓數的5%。
4、對于連接板的檢查,可以采用游標卡尺和鋼尺檢查連接板尺寸是否符合要求;用直尺作為靠尺檢查其平整度;測量因螺栓孔等造成的實際尺寸的減小;檢測有無局部缺損、銹蝕等損傷;用10倍以上放大鏡觀察并記錄被連接件及拼接板是否有張拉裂紋,以及裂紋的位置、尺寸、孔壁剪切及擠壓損傷等。
5、對于支座,可以采用觀察或用鋼尺進行檢測。支座需要平穩、牢靠;檢查支座底部墊塊(或墊板)有無缺陷、損傷及不平穩現象;支承墊塊的種類、規格、擺放位置和朝向以及錨栓的緊固等,需要符合設計要求和國家現行有關標準的規定;橡膠墊塊與剛性墊塊之間或不同類型剛性墊塊之間不能互換使用。
