關于結晶裂紋的一般特征
2021-05-07 09:16 鋼結構建筑 陜西鋼結構
結晶裂紋又稱凝固裂紋，是在焊縫凝固過程的后期所形成的裂紋。它是生產中最為常見的熱裂紋之一。 結晶裂紋的一般特征有以下幾點：

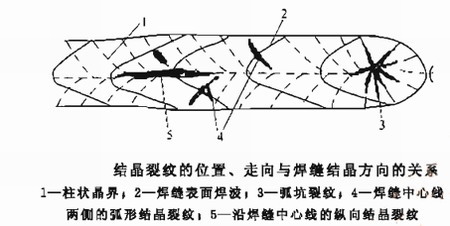

1、結晶裂紋只產生在焊縫中，多呈縱向分布在焊縫中心，也有呈弧形分布在焊縫中心線兩側，而且這些弧形裂紋與焊波呈垂直分布見下圖。通常縱向裂紋較長、較深，而弧形裂紋較短、較淺，弧坑裂紋亦屬結晶裂紋，它產生于焊縫收尾處。
2、結晶裂紋盡管形態、分布和走向有區別，但都有一個共同特點，即所有結晶裂紋都是沿一次結晶的晶界分布，特別是沿柱狀晶的晶界分布。焊縫中心線兩側的弧形裂紋是在平行生長的柱狀晶晶界上形成的。在焊縫中心線上的縱向裂紋恰好是處在從焊縫兩側生成的柱狀晶的匯合面上。
3、多數結晶裂紋的斷口上可以看到氧化的色彩，說明了它是在髙溫下產生的。在掃描電鏡下觀察結晶裂紋的斷口具有典型的沿晶開裂特征，斷口晶粒表面圓滑。
陜西鋼結構熱線：029-86252006
鋼結構建筑網址：www.hgmagnet.com.cn
聯系地址：陜西省西安市北關正街35號方興大廈8樓
